Опис
СФА - верстат фрезерний за алюмінію
СТ - приводні двигуни — крокові, напрямні — профільні
М - Механічне кріплення заготовки на столі
Ш - Привод за допомогою ШВП
ОПИС:

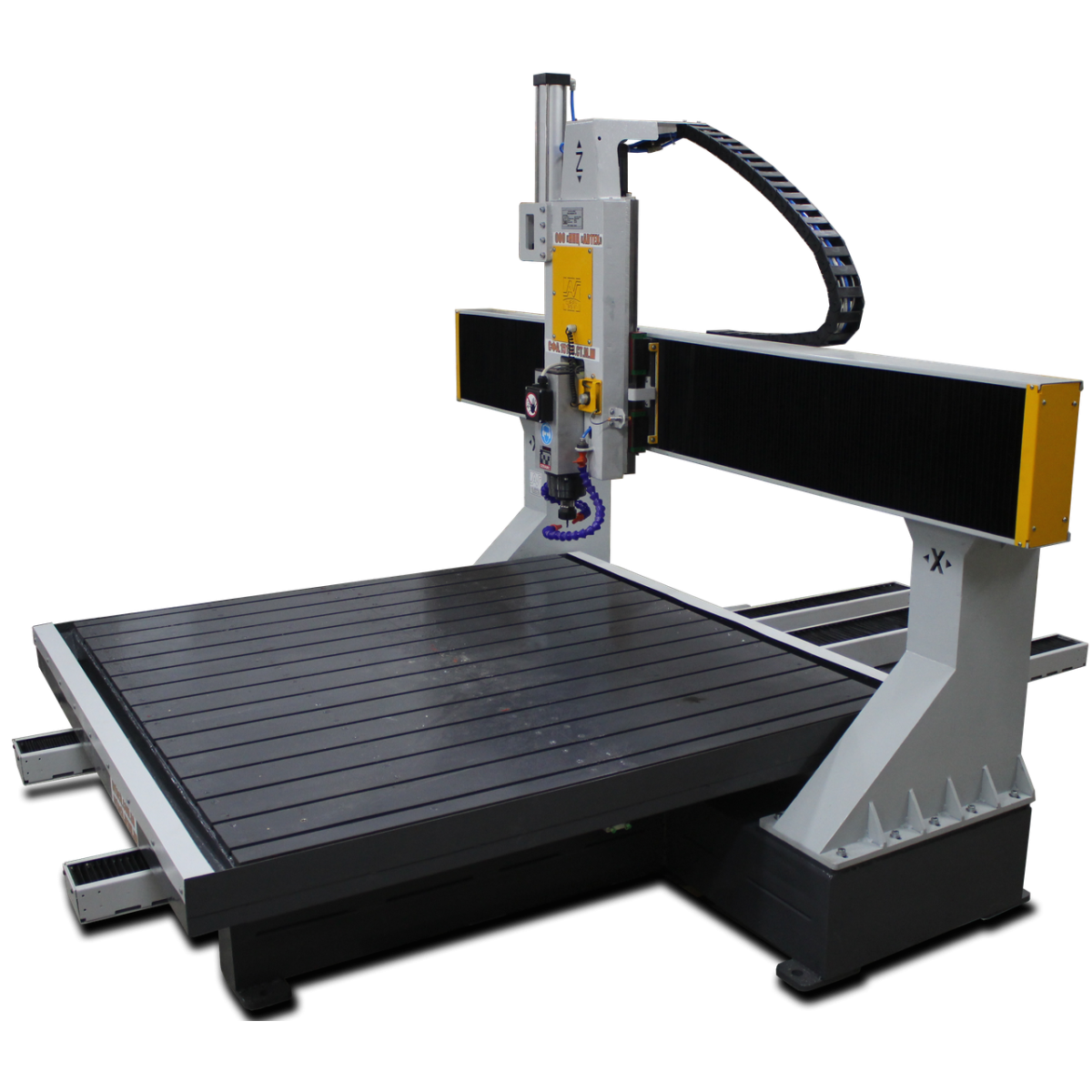

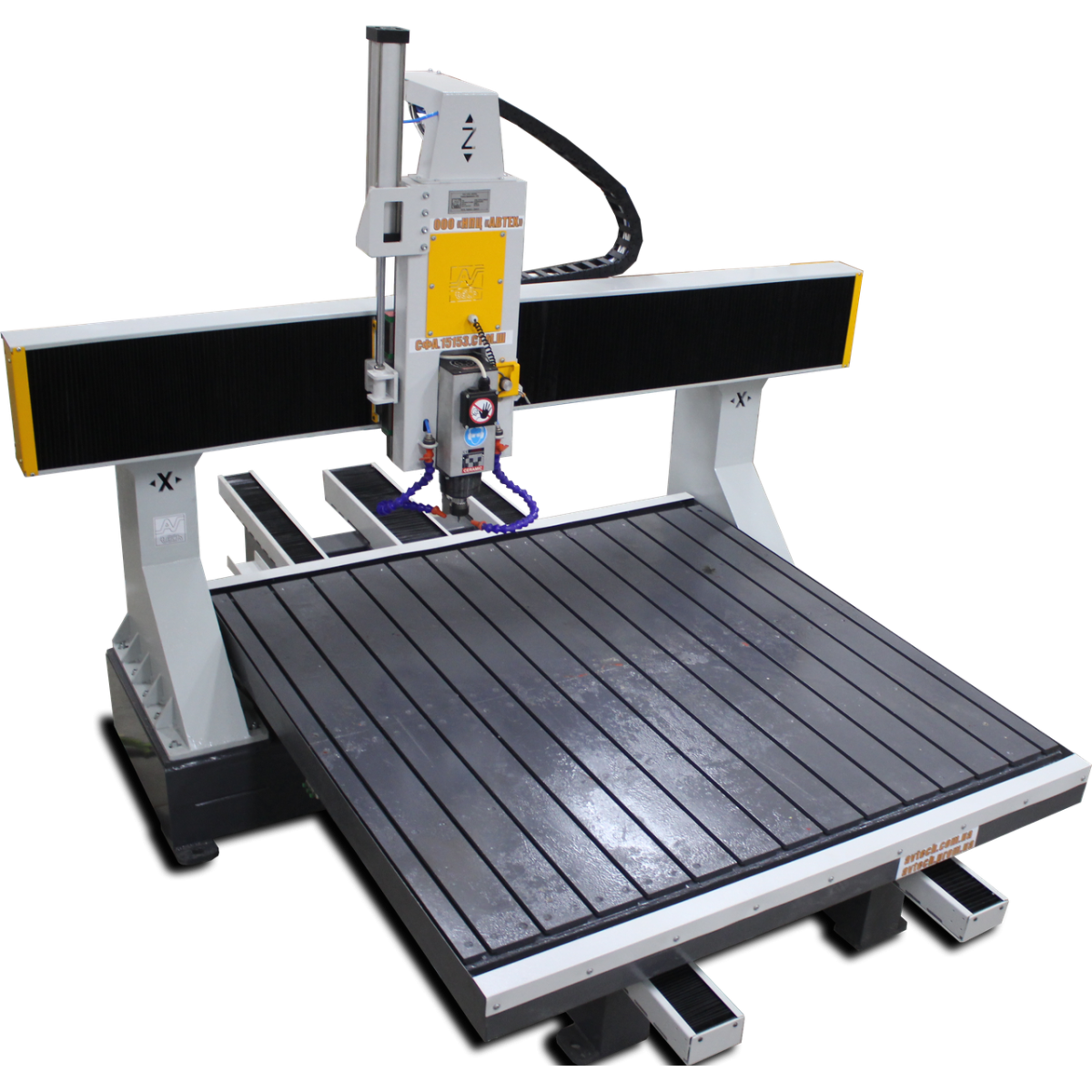

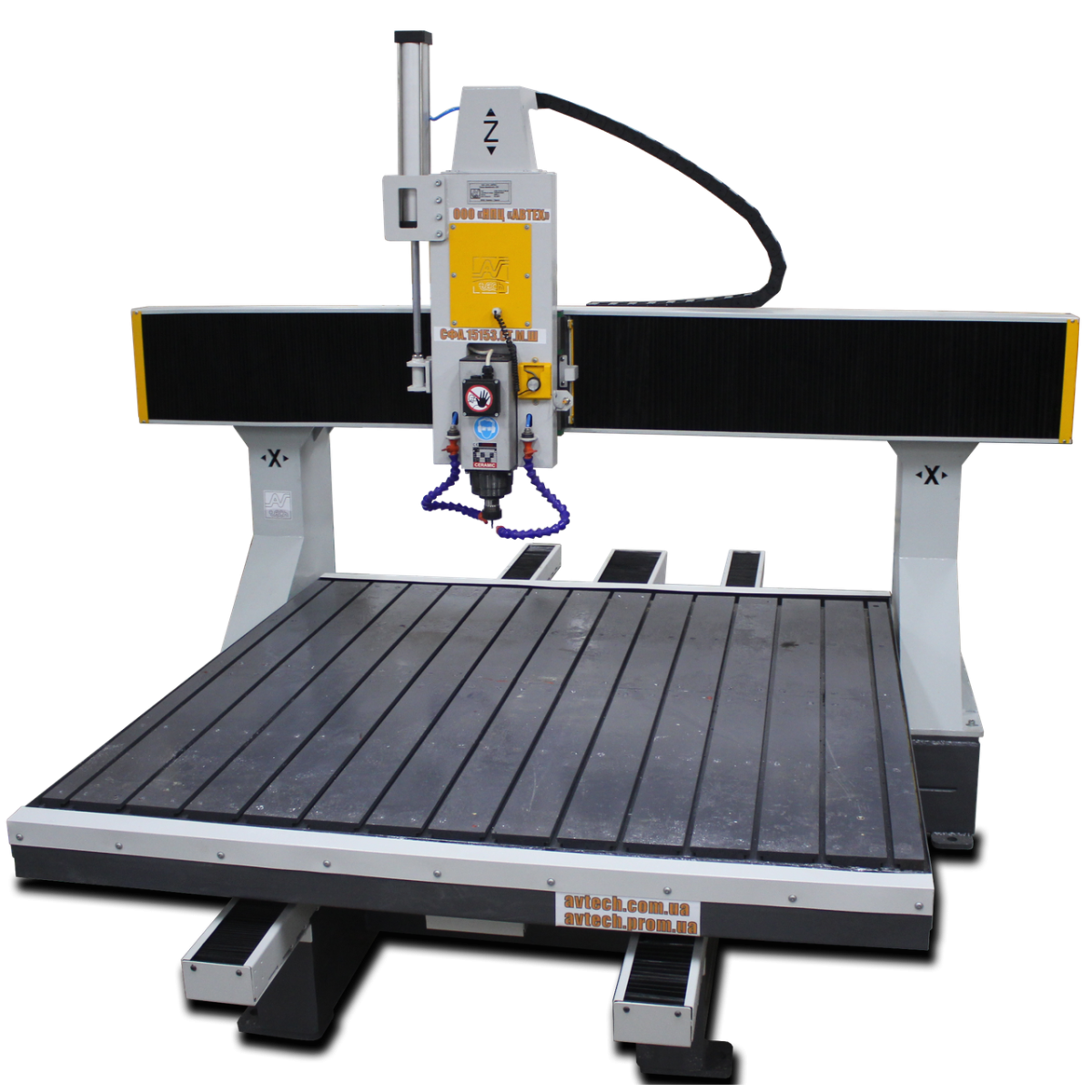

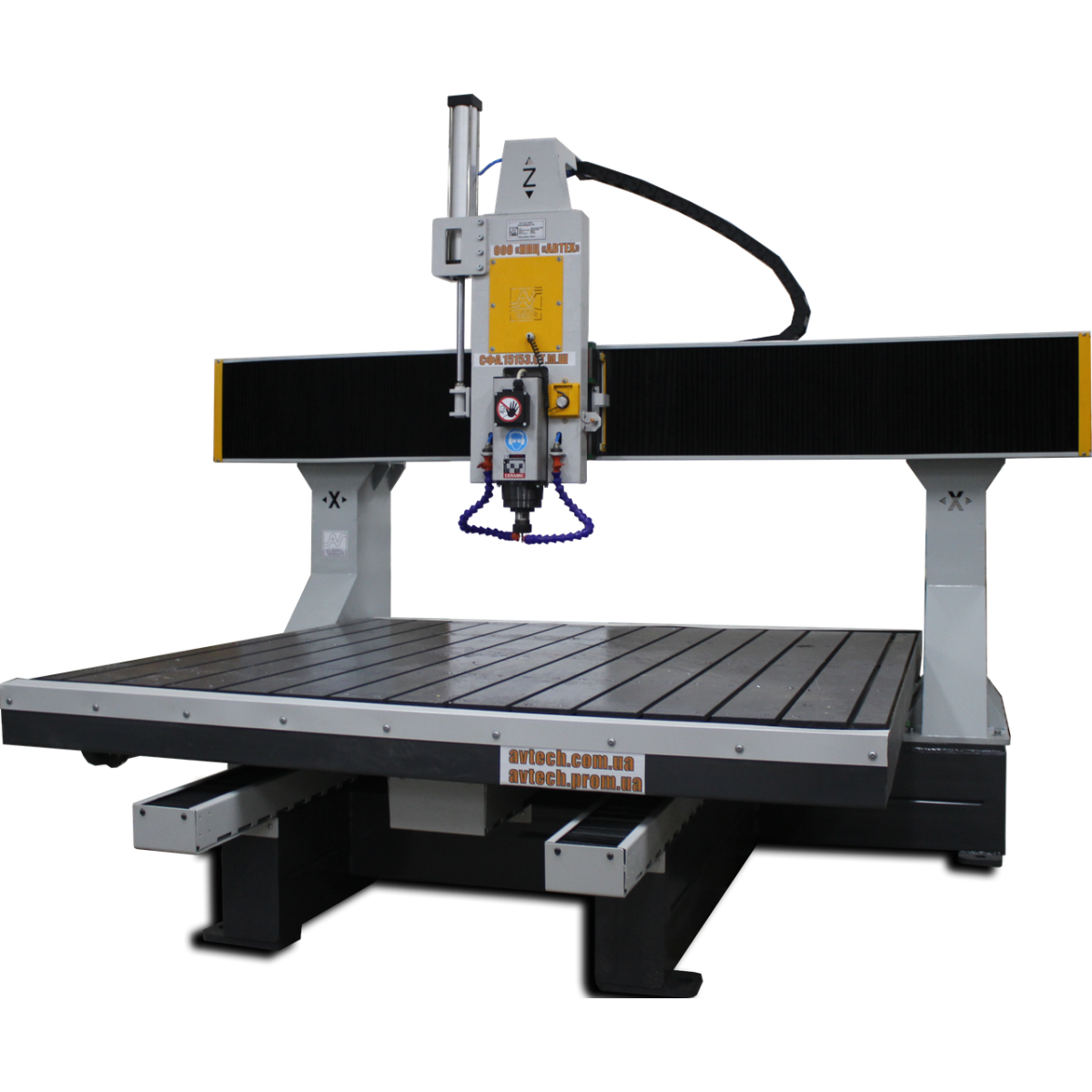

Цей верстат розроблений для виготовлення алюмінієвих матриць великого розміру та висоти, а також розкрою алюмінієвих листів. Крім того, ця модель успішно застосовується для виготовлення ливарних моделей із МДФ. Живлення обладнання від трифазної мережі з напругою 380 В.

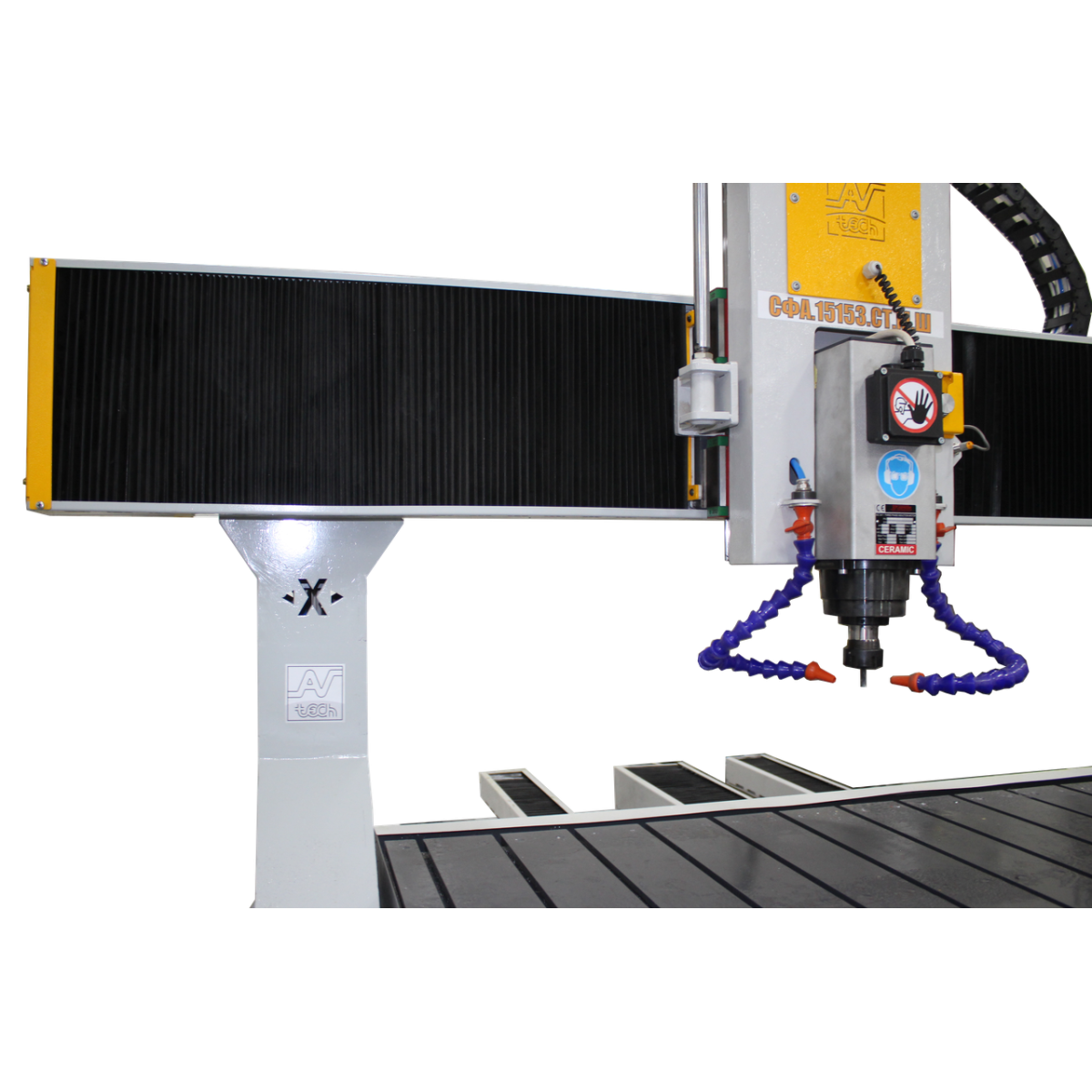

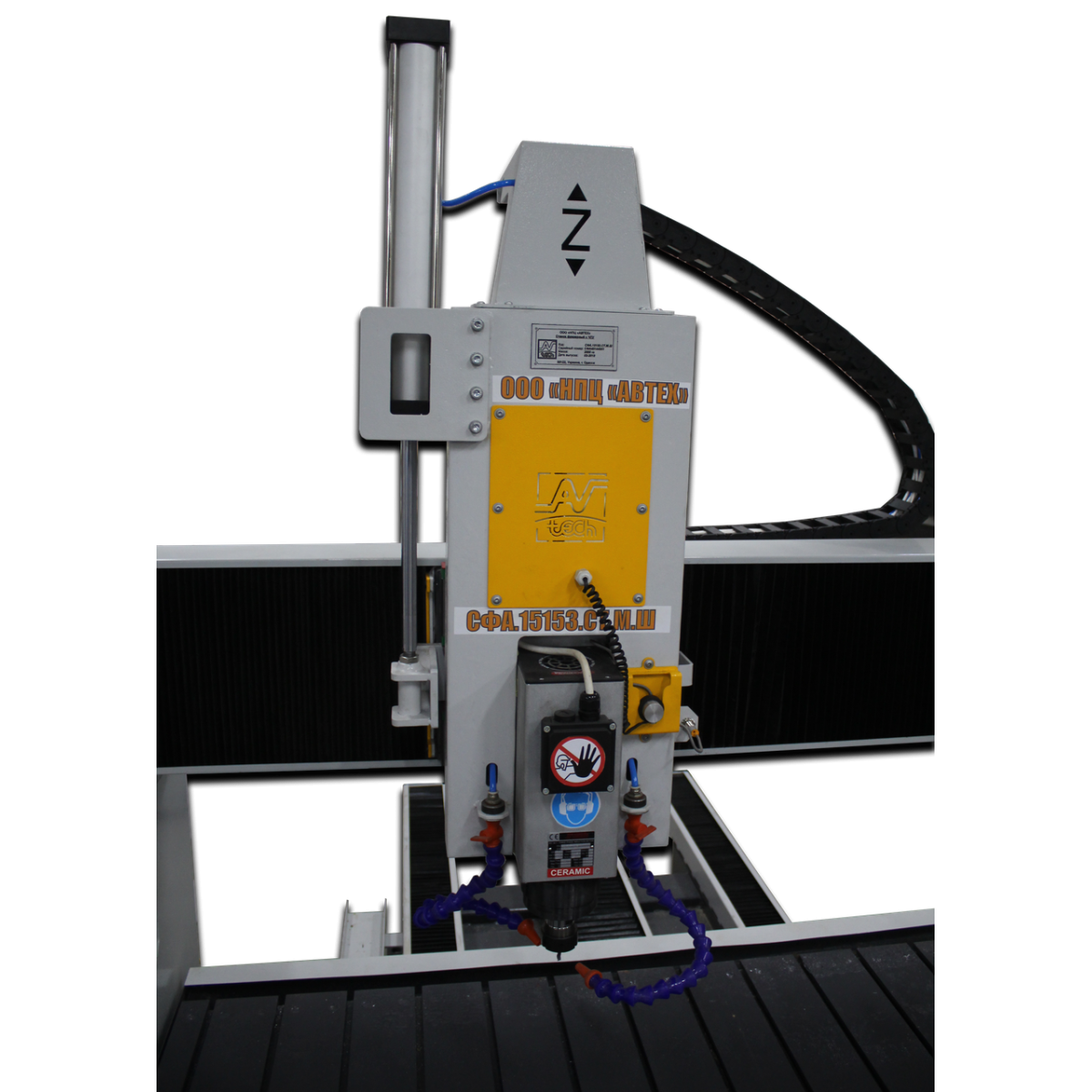

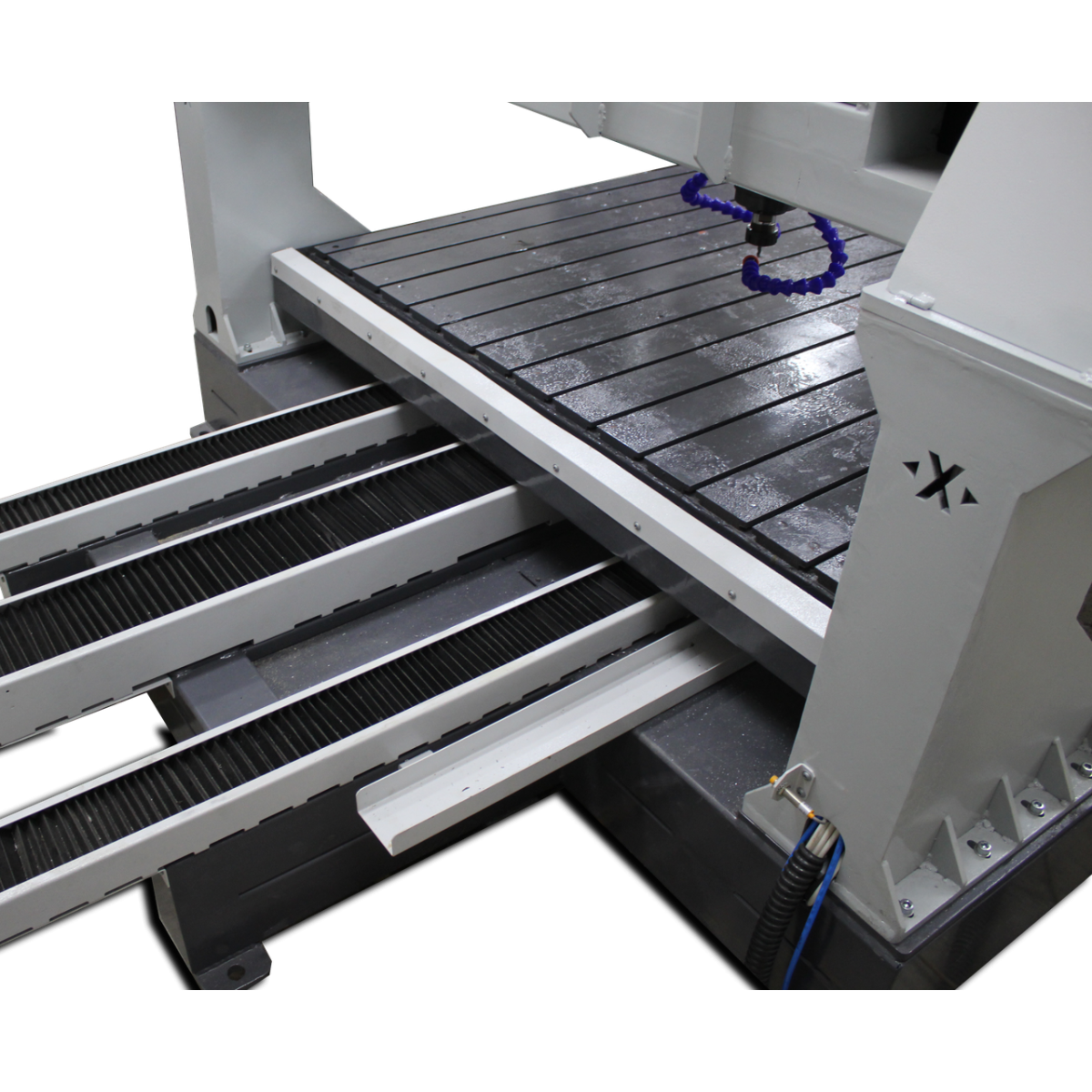

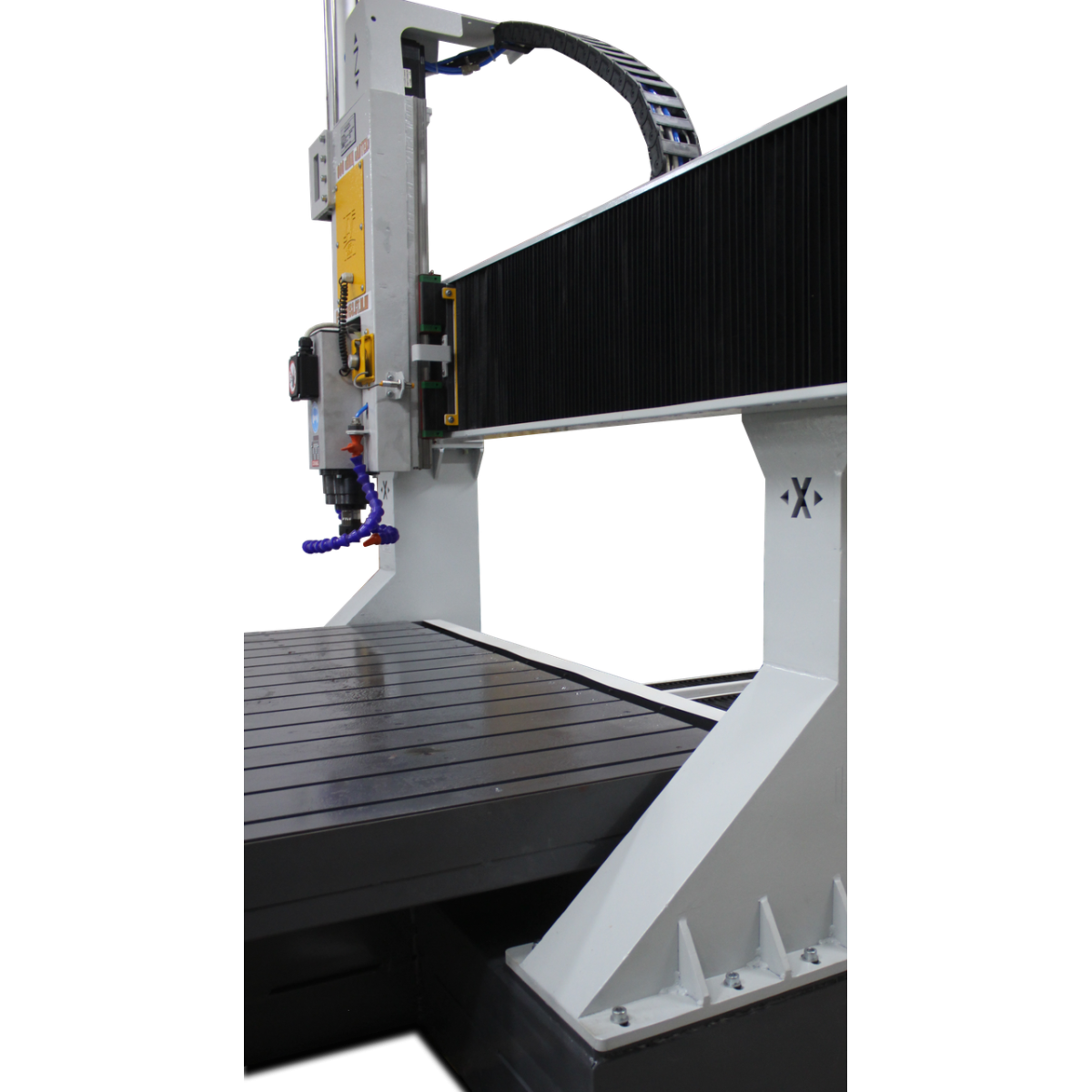

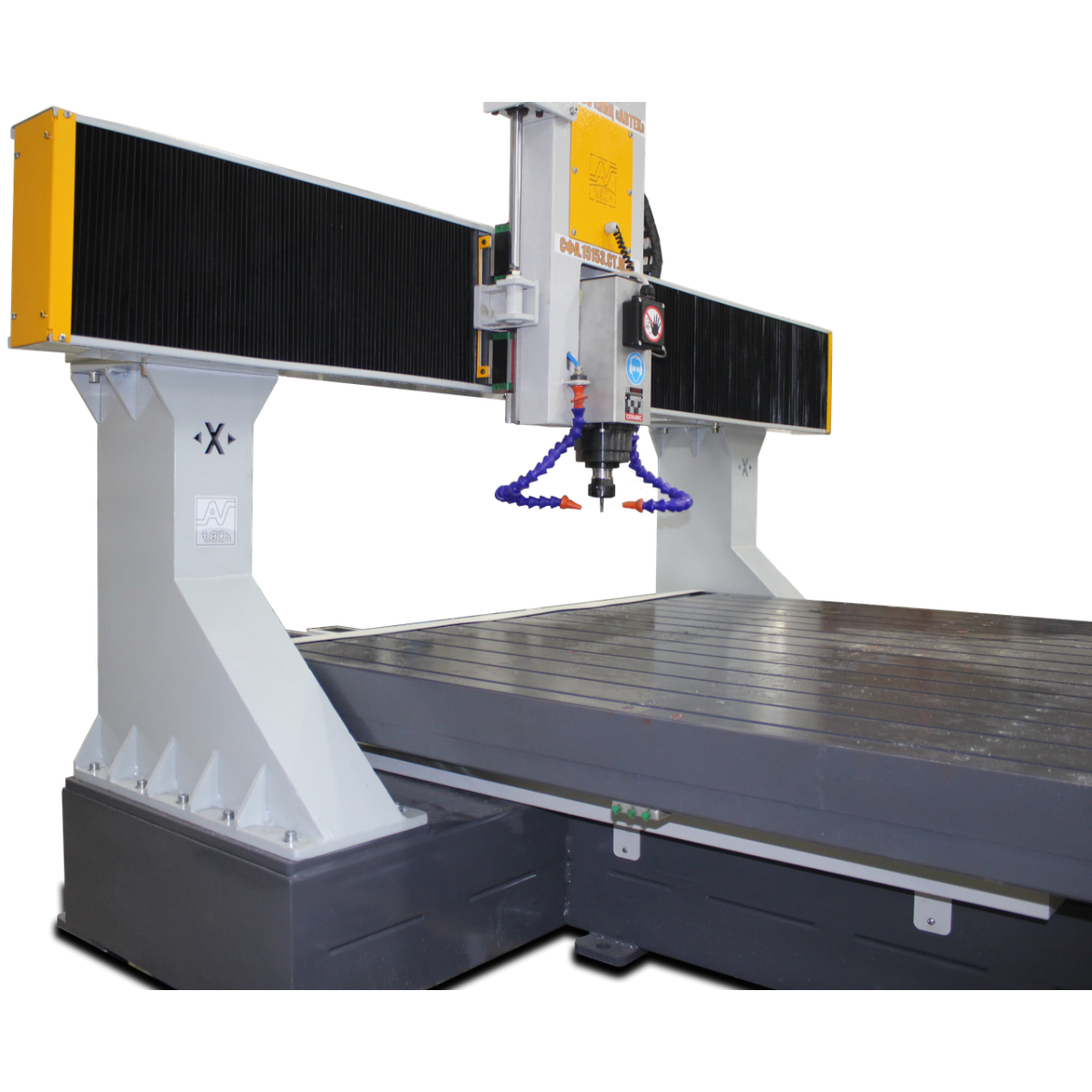

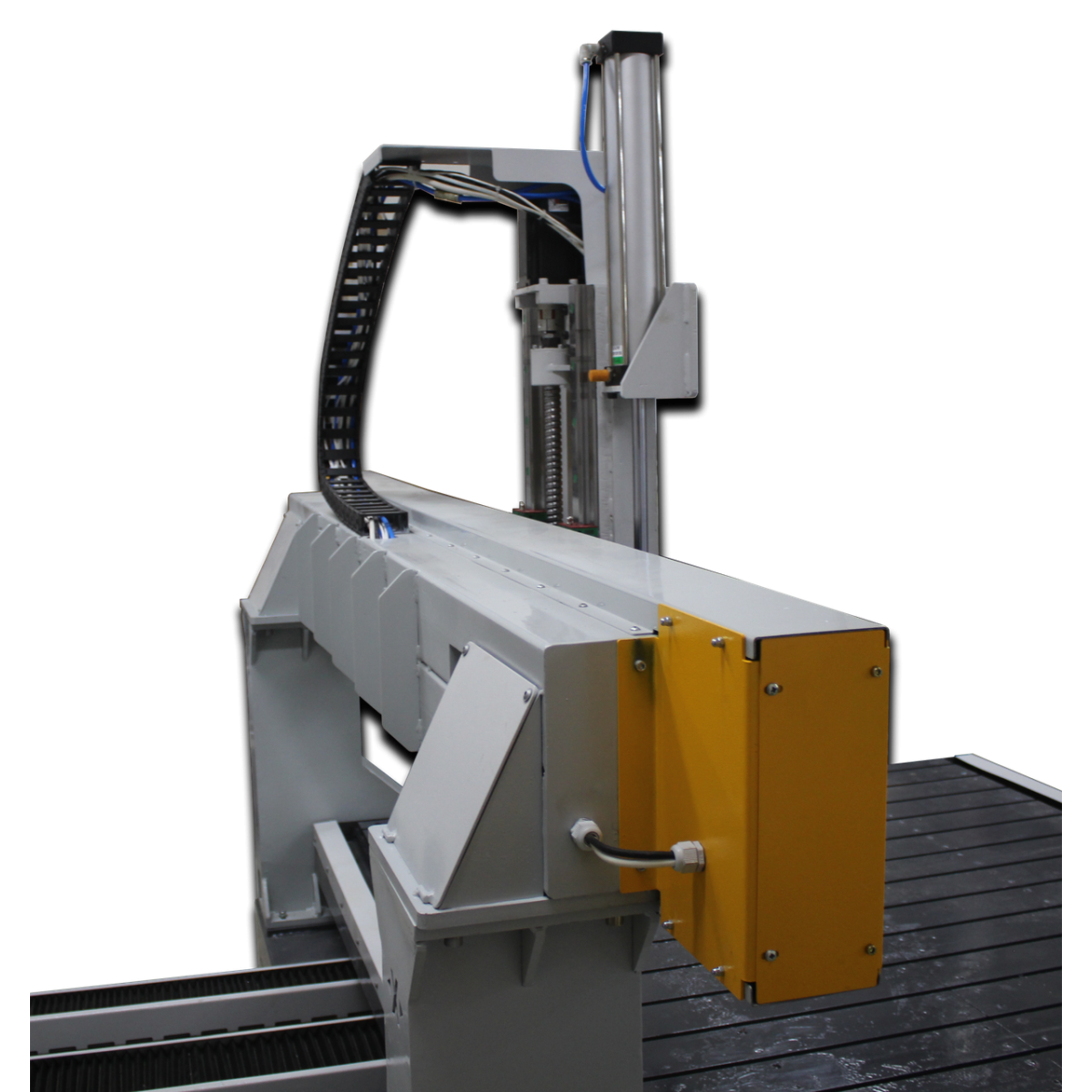

Верстат виготовлений на зварній, обробленій фрезеруванням станині, обладнаний профільними напрямними, кулько-гвинтовими передачами та високошвидкісним шпинделем.
ОБЛАСТ ЗАСТОСУВАННЯ:
— фрезерування алюмінію, міді, бронзи...
- розкрий листових матеріалів із м“яких металів.
Керування й позиціювання
Система керування
NC-Studio 5
Дискретність позиціювання, мм
0,05
Точність позиціювання, мм
0,1
Неперпендиклярність осей, мм/м
±0,2
Число керованих осей
3
Швидкість холостих переходів, м/хв
≤6
Швидкість фрезерування, м/хв
≤4
Робоча зона та габарити
Зона оброблення (X/Y), мм
1000×1000
1200×1200
1200×1500
1500×1500
1200×2000
Зона оброблення (Z), мм
100-200
200-300
300-500
Максимальна маса заготовки, кг
150
170
180
200
250
Ширина × Довжина × Висота верстата, м
2,0×3,0×2,0
2,2×3,2×2,2
2,2×3,5×2,2
2,5×3,5×2,2
2,2×4,0×2,4
Маса ± 50%, кг
1000
1200
1400
1600
1800
Механіка
Тип станини
Зварена з товстостінної труби
Кріплення заготівки
Механічне (Т-подібні пази, алюміній)
Тип привода X/У/Z
ШВП Hiwin 32х10 (Тайвань)
Напрямні Х/У/Z
Hiwin HGR 35 ( Тайвань)
Захист напрямних Х/У/Z
Встановлено
Система подавання СКЛАД
Встановлена ємність, проведена система подавання, насос не встановлений
Електроніка
Приводні двигуни
Крокові Motion King 8,5 Н×м (54)
Датчики осей
Індуктивні
Датчик обнулення осі Z
Встановлено
Комп“ютер
Не комплектується. Надається замовником
Постачання та оплата
Вартість (без шпинделя), у.е.
13000
13500
15000
17000
18000
Термін виготовлення, робочих днів
50
55
60
65
70
Верстат можна укомплектувати одним із наведених нижче шпинделей:
Виробник шпинделя
TEKNOMOTOR (Італія)
Потужність
2,2
3,3
5,5
7,5
Тип цанги
ER20
ER32
Макс. Ø хвостовика фрези, мм
13
20
Вартість із перетворювачем, у.е.
950
1250
1350
1650
Гарантія на шпиндель
12 мес. Від виробника шпинделя
Гарантія на перетворювач
6 мес. Від постачальника перетворювача
КОМПЛЕКТНІСТЬ ПОСТАВКИ:
1. Верстат — 1 шт.
2. Блок керування, з“єднаний зі верстатом — 1 шт.
3. Притискачі механічні — 4 шт.
4. Цанга для шпинделя — 1 шт.
5. Ключі для затиску фрези — 2 шт.
6. Плата керування NC-Studio 5, встановлювана в PCI-порт комп“ютера — 1 шт.
ДОКУМЕНТИ ДО СТАНКУ:
1. Паспорт.
2. Гарантійний талон.
3. Витрата накладна.
ПАРАМЕТРИ ПК, НЕОБХОДОГО ПОКУПАННЯ:
1. Процесор не менш ніж Pentium 4, 1600 МГц.
2. Обов“язкова наявність PCI — порту.
3. Об“єм жорсткого диска не має значення.
4. Обсяг оперативної пам“яті 4 Гб.
5. Рекомендована операційна система — Windows XP 32 bit.
МОНТАЖ:
1. Забезпечити надійну бетонну основу під верстатом.
2. Виставити верстат за рівнем, відносно підлоги.
3. Закріпити верстат до підлоги анкерами (розташування на віброопорах не допускається).
ЗМАЗКА:
1. Використовувати чистий солодол або Addinol.
2. Змащувати що 72 години роботи верстата або на розсуд оператора.
ПІД“ЄДНАННЯ:
1. Напруга: трифазна, 380 В, 50 Гц.
2. Піднесений до верстата дріт — мідний ПВС 4х4.
3. Підвести повітря трубкою ПВХ 10 мм.
4. Встановити насос для подавання СОЖ.
Характеристики
| ЧПУ |
Так |
| Подача заготовки |
|
| Тип системы ЧПУ станка |
|
| Рабочее поле |
1500х1500х300 |
