Опис
СФ4D – Станок Фрезерний чотирикоординатний
2012 — Робоче поле верстата 2000 х 1200 мм
СТ — Приводні двигуни — крокові, напрямні — профільні
М — механічна фіксація заготівки
Р — привод за допомогою рейкового передавання

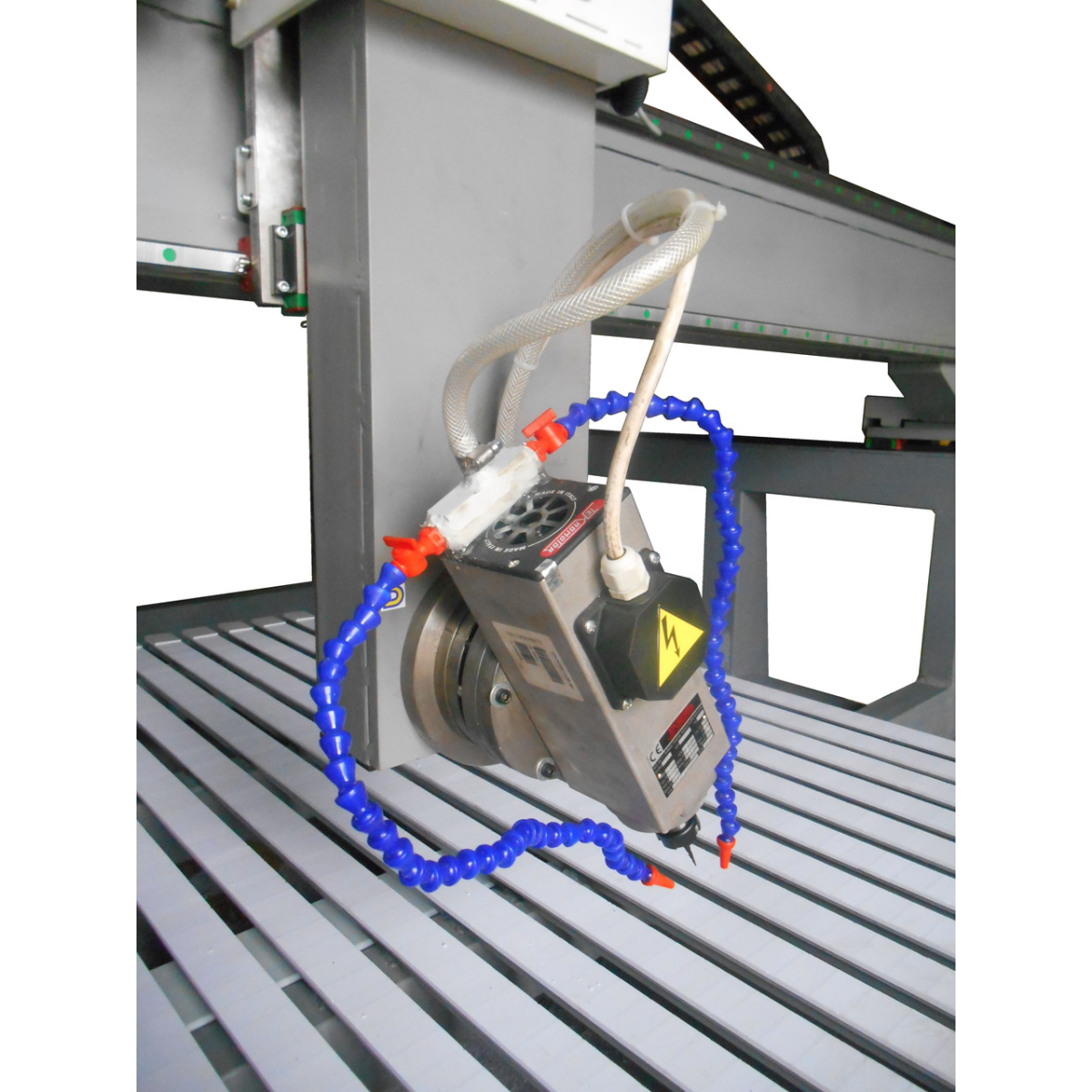

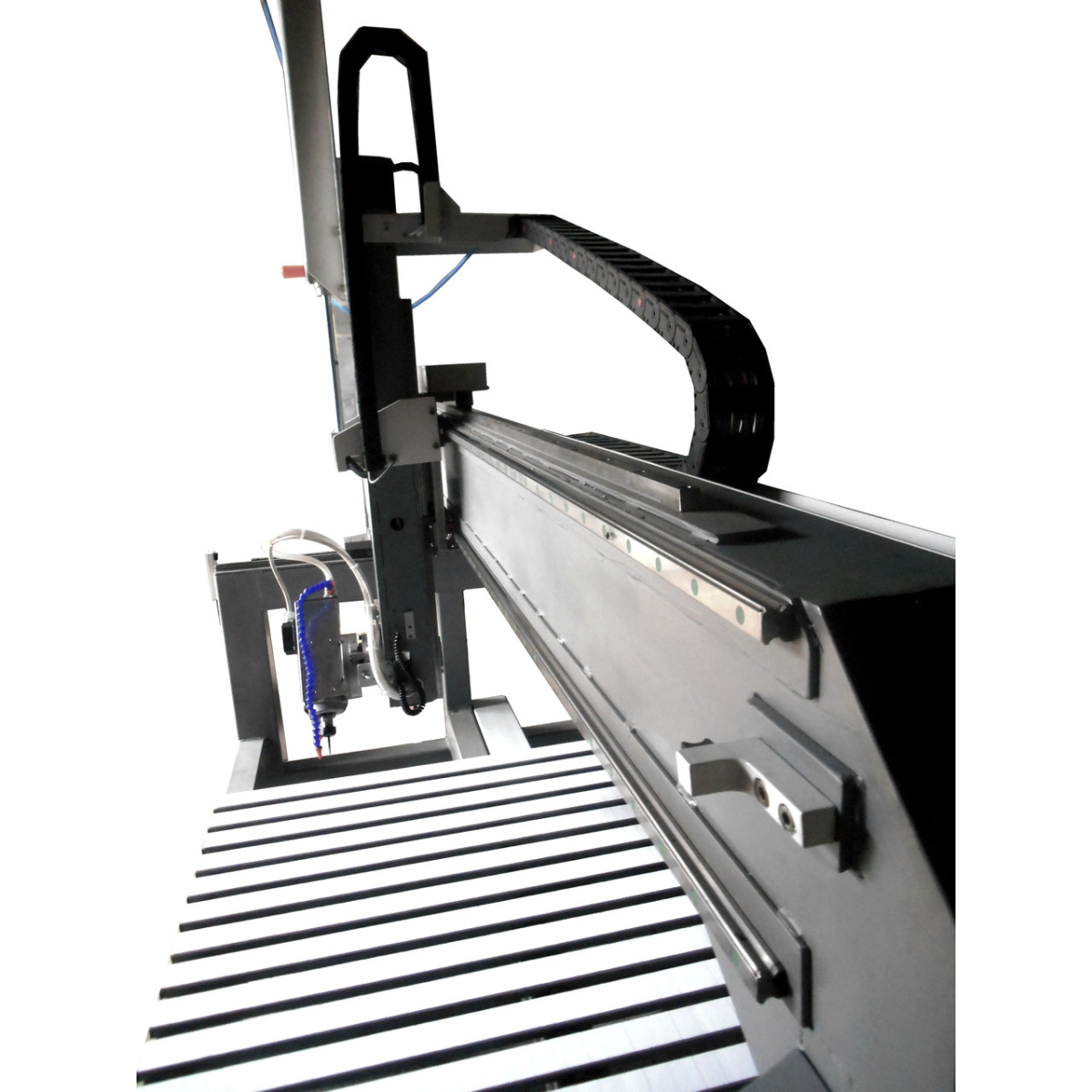

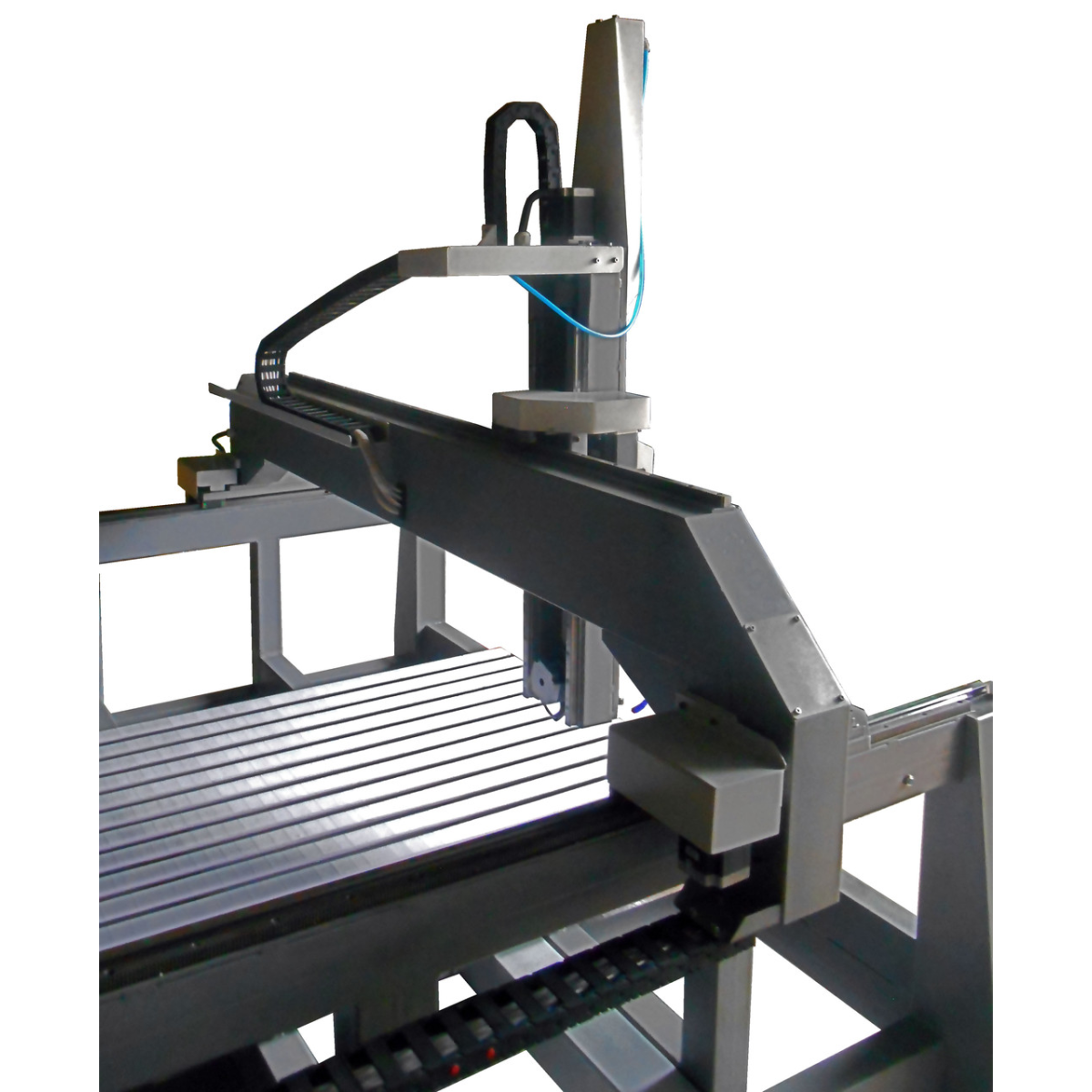

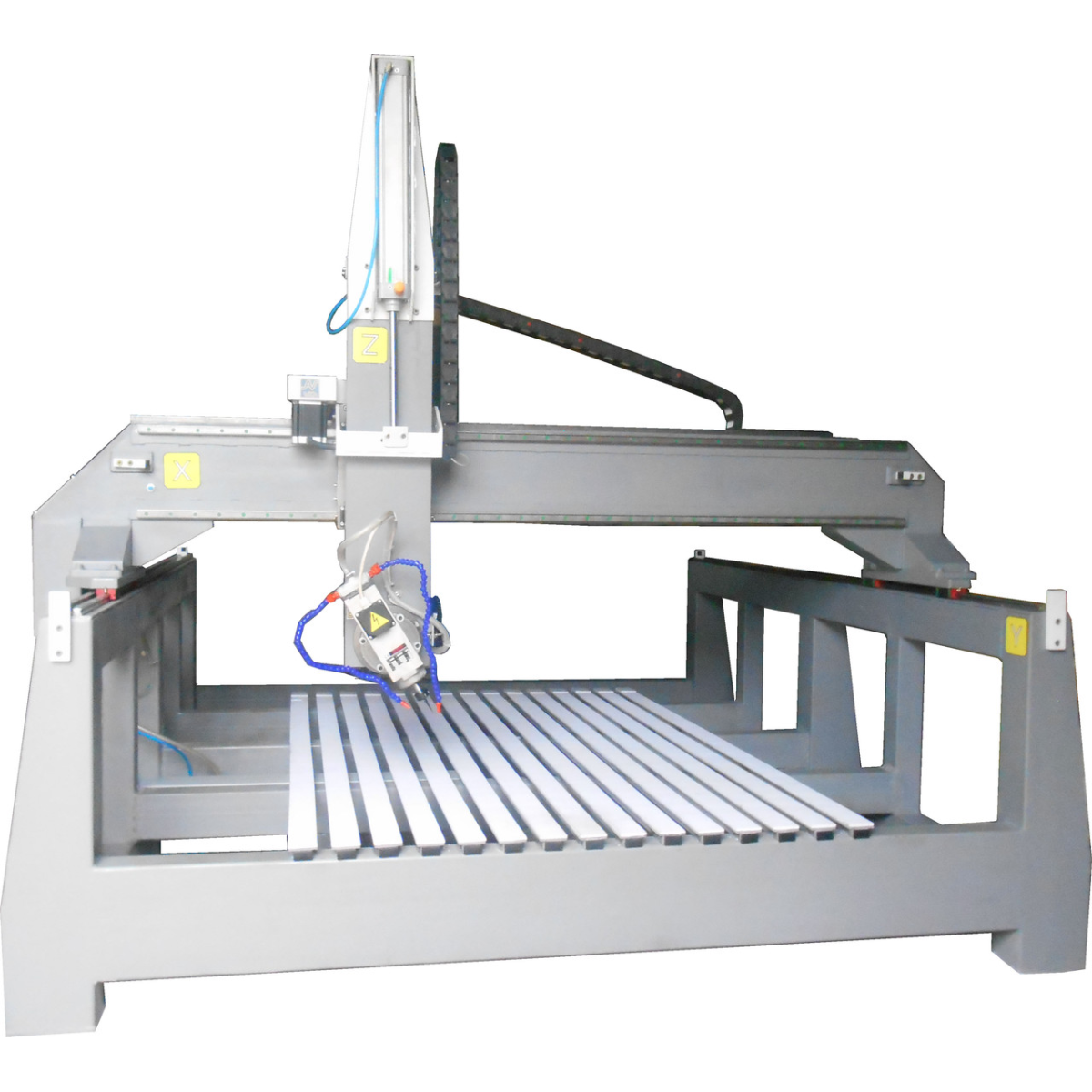

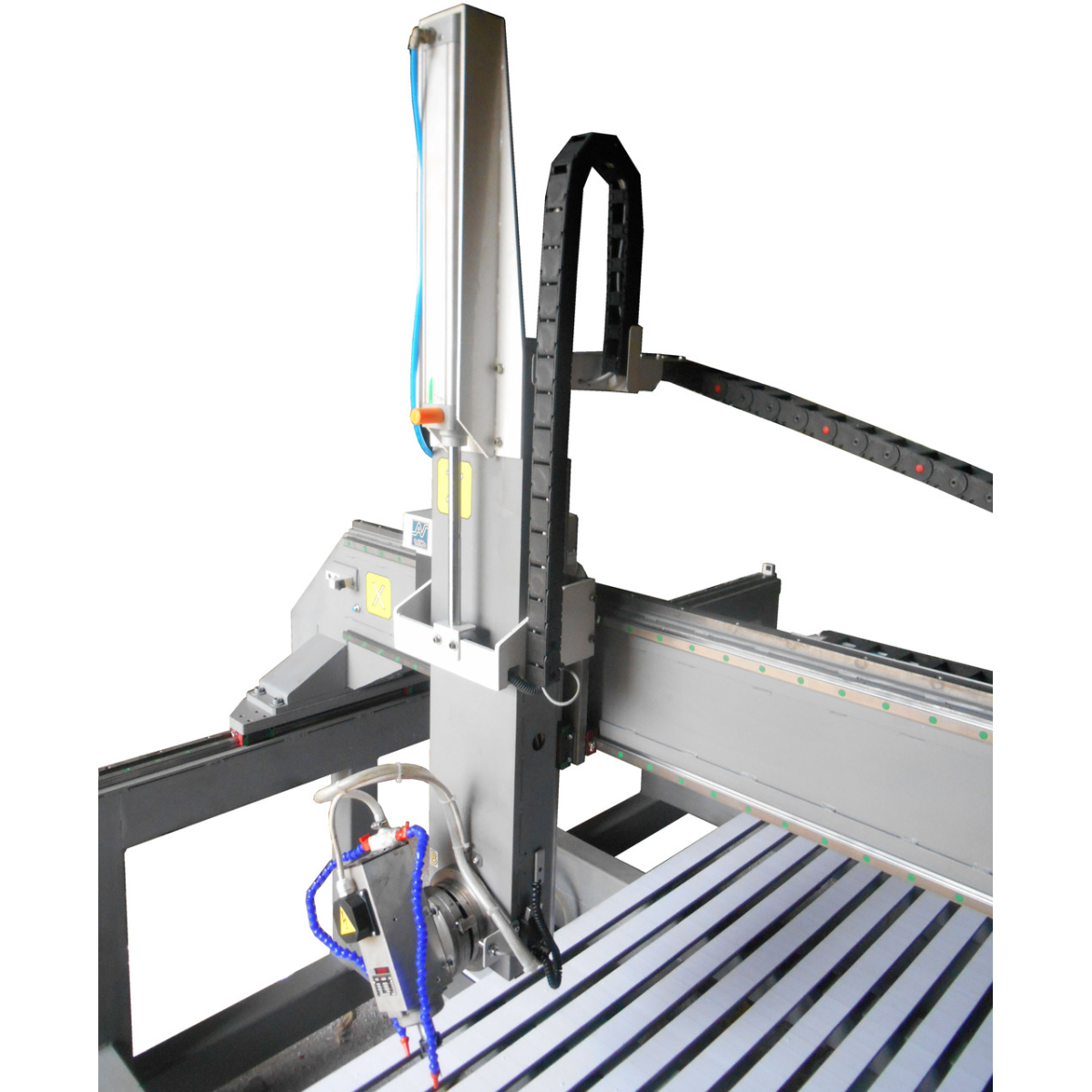

Чотири-координатний фрезерний верстат із числовим програмним керуванням (ЧПУ) дає змогу фрезерувати деталі із пластиків, МДФ, деревини різних порід, пінопласту; однаково просто справляється з об“ємною різзю на дереві та криволінійному розкроєнні матеріалів, а також із фрезеруванням виробів для яких необхідний нахил шпинделя Щодо осі Z. Станина виготовлена з товстостінної профільної труби, після чого оброблена фрезеруванням. Основною особливістю верстата є наявність поворотного шпинделя. Нахил шпинделя відносно вертикального розташування здійснюється за допомогою крокового двигуна, що приводить у рух хвилястий безлюфтовий редуктор, на якому й закріплений шпиндель. Верстат має досить високий портал, тому конструкція осі Z зроблена жорсткішою, ніж у трьох координатних верстатах. Це дає змогу забезпечити максимальну жорсткість шпиндельної пластини в будь-якій точці фрезерування.
Керування й позиціювання:
Система керування............................................................Mach3 + Smooth Stepper
Кількість одночасно керованих осей.......4 (X, Y, Z, B)
Дискретність переміщення....................................................0,01 мм
Точність повторного позиціювання..................0,05 мм
Відхилення перпендикулярності осей не більш ніж......0,2 мм/м
Робоча зона та габарити:
Зона оброблення (X, Y)............................................................1200×2000 мм
Макс. висота заготівки...............................................................500 мм
Максимальна маса заготовки....................................400 кг
Швидкість оброблення...............................................................1-4 м/хв
Швидкість холостих переходів, м/хв........................4-6 м/хв
Довжина: станка...............................................................................2,6 м
Ширина станка………………………………..............….........2,6 м
Висота станка...........................................................................2,5 м
Маса..........................................................................................1800±100 кг
Механика:
Тип станини станини..........................................................Зварювальна
Кріплення заготівки.........................................................Хутро притискачі (Т-обр. пази)
Матеріал столу.....................................................................Сталь

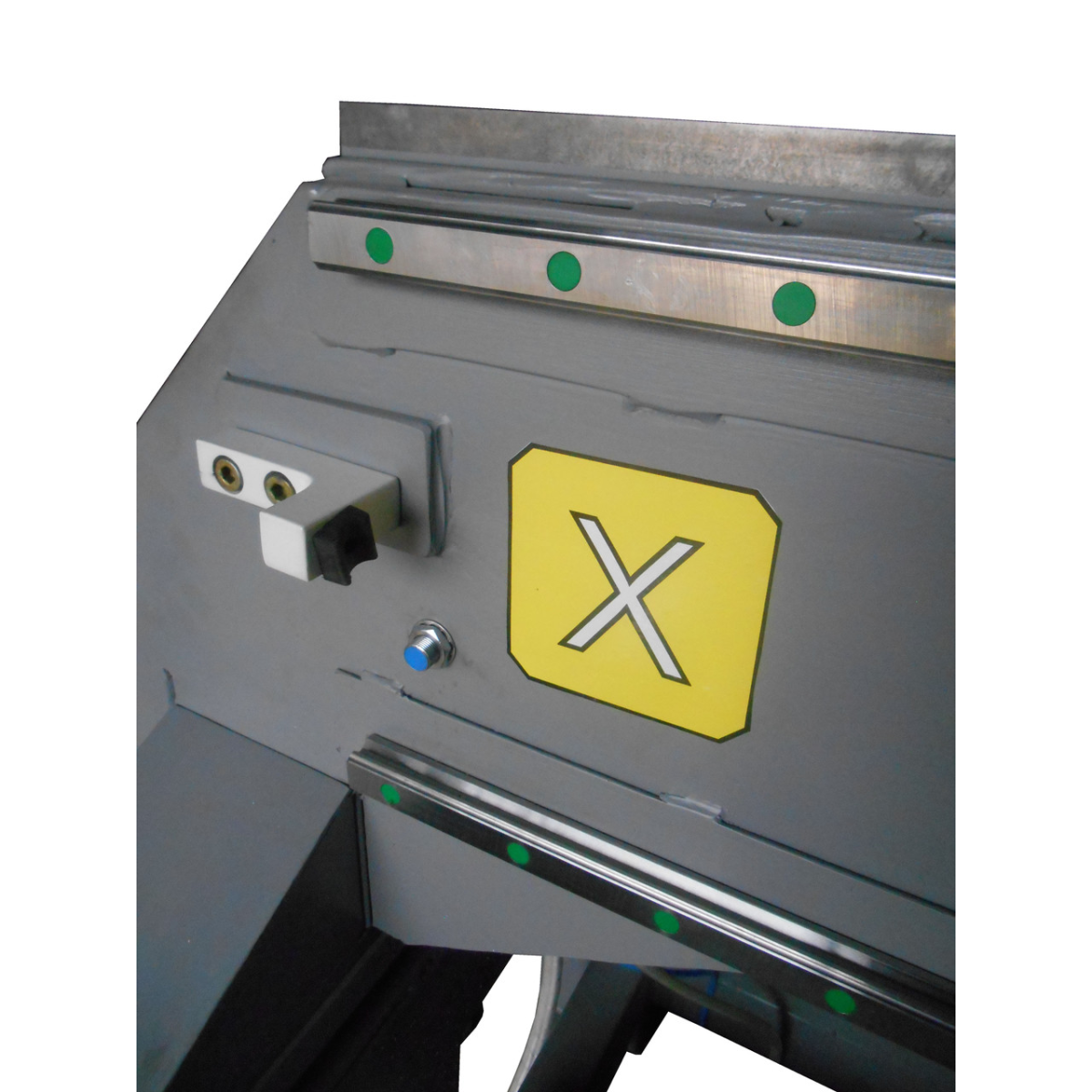

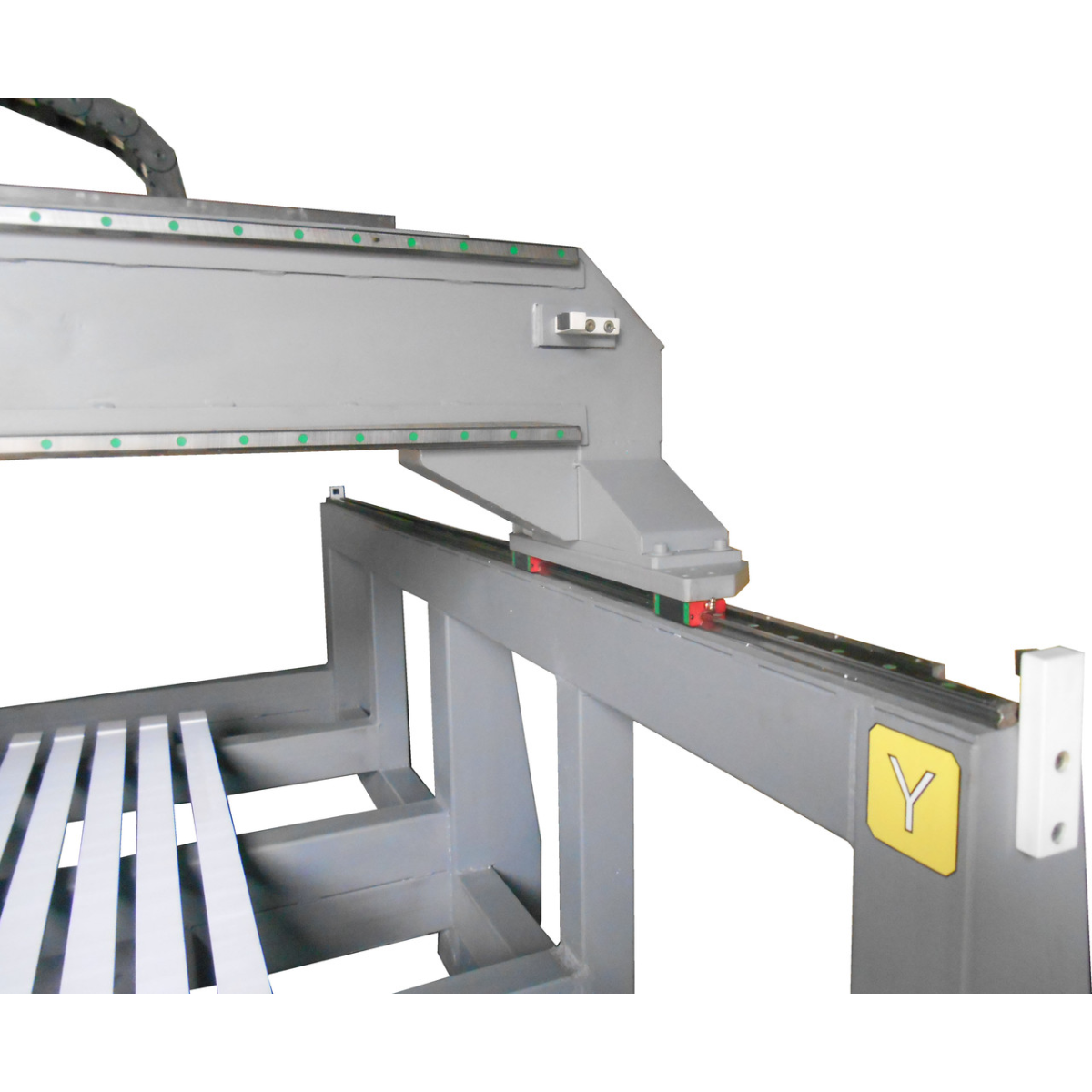

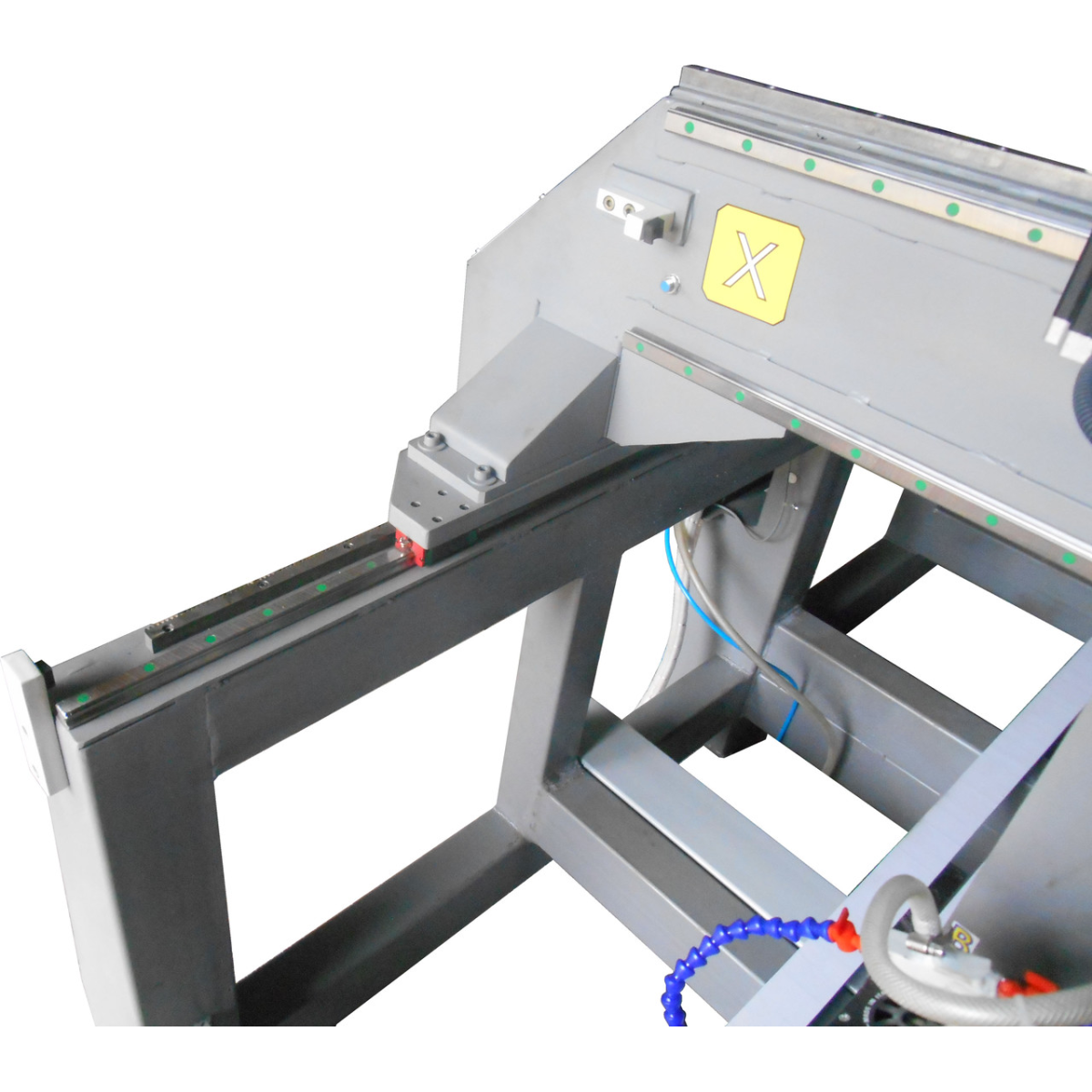

Напрямні (X, Y, Z).......................................................Hiwin HGR20 (Німеччина)

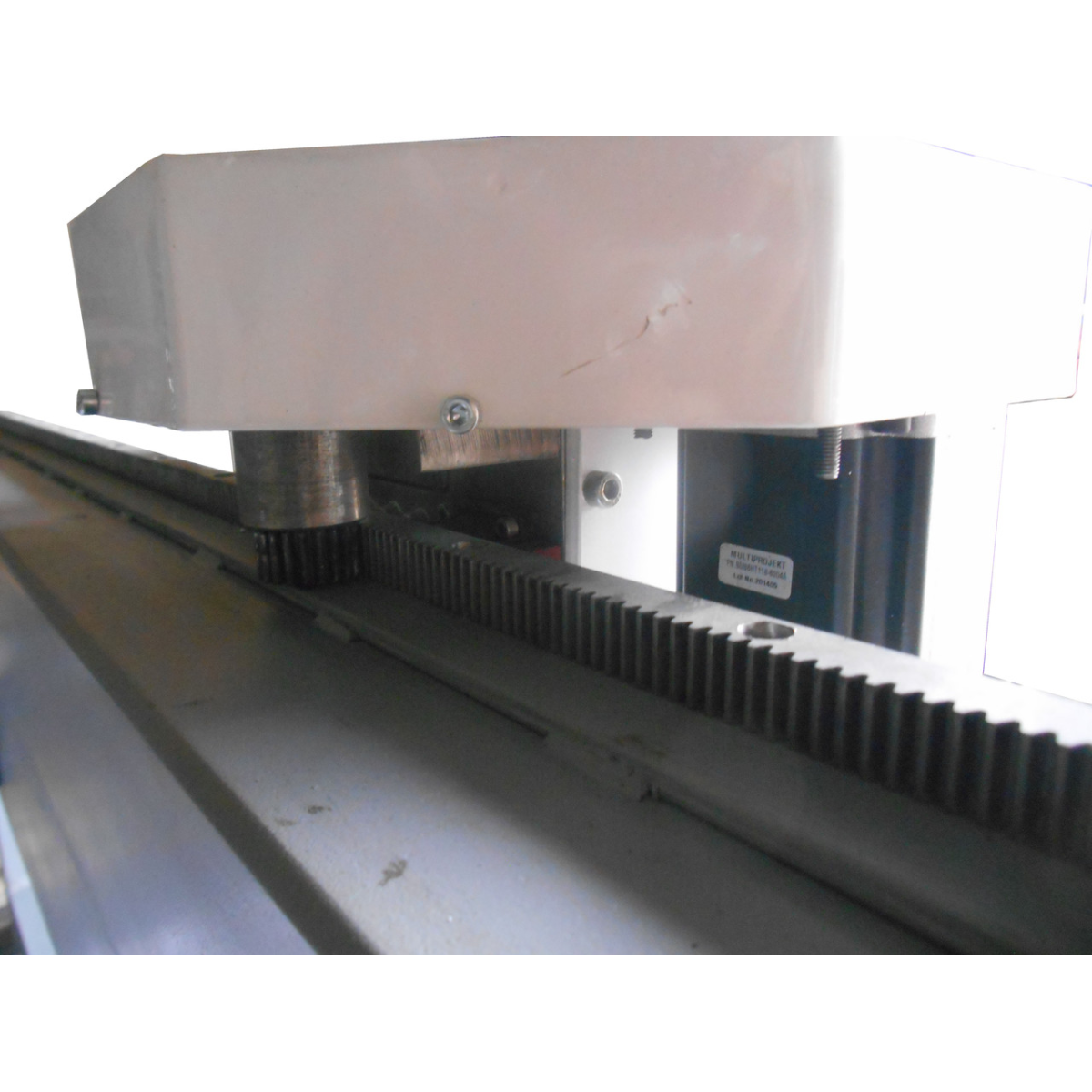

Привод по X/Y……………………………………………...…Рейка Sati M1.5 (Італія)

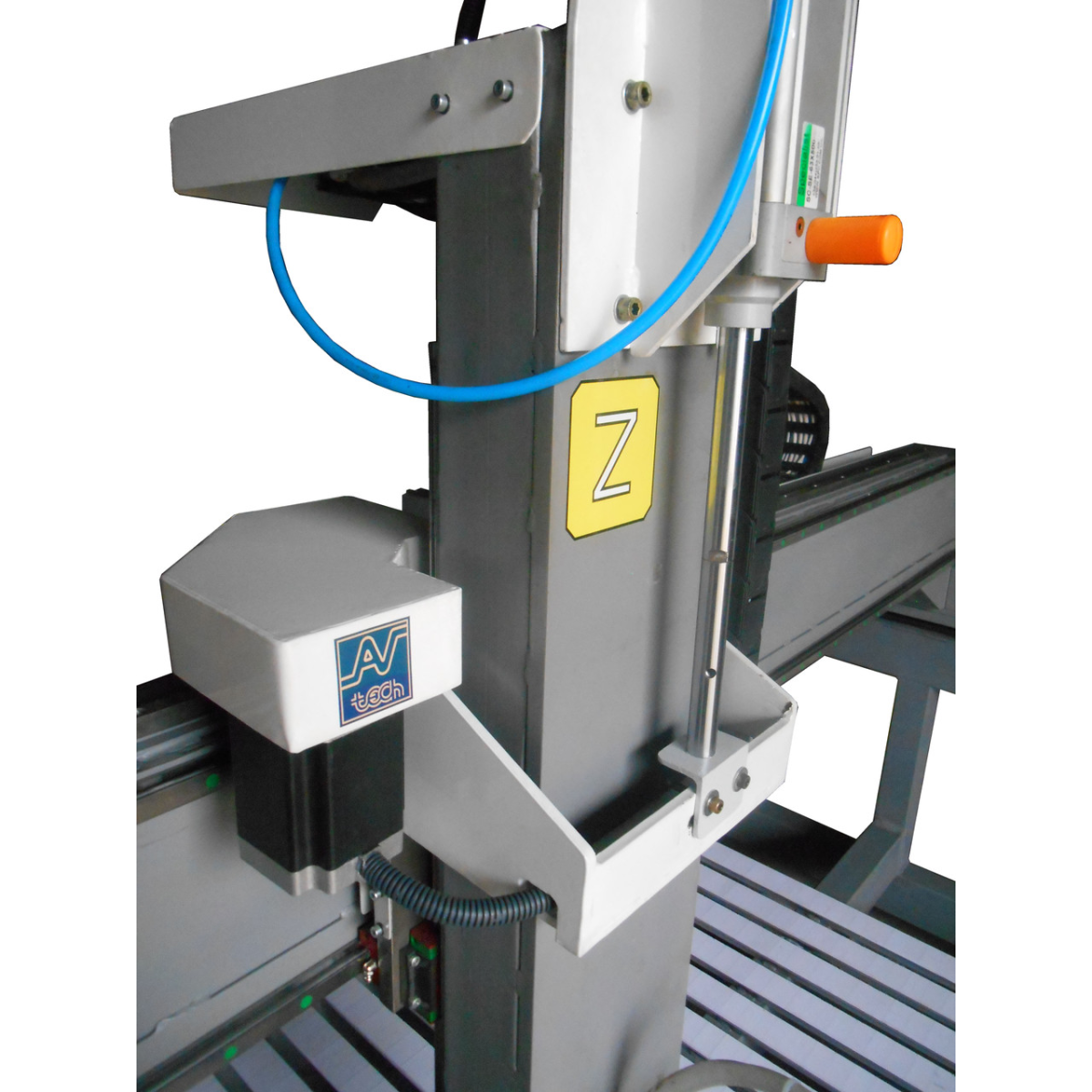

Привод по Z..............................................................................ШВП Hiwin 20×5 (Німеччина)
Електрична
Двигуни X/Y/Z..................................................................Крокові F86H80 (54)
Драйвера цифрові (64).................................................CWD5045 (54)
Шпиндель........................................................................2 кВт (Teknomotor, Італія)
Номінальна частота шпинделя...........................................400 Гц
Число обертів шпинделя (без навантаження).............6000 ― 24000
Регулювання швидкості шпинделя...............................Програмне
Число фаз.....................................................................3
Номінальна напруга............................................................380 В
Комплектація:
Ключ фіксації шпинделя......................................................1 шт
Ключ для затискання цанги.........................................................1 шт
Число цанг, що постачаються............................................................ 1 шт
Набір цанг........................................................................... Не комплектується
Механічні притискачі заготівки..................................... 6 шт
Пристрій аспірації............................................................. Не комплектується
Трубопроводи подавання та зливання СОЖ.................................. Комплектуються
Насос подавання СОЖ...............................................................Не комплектується
Персональний комп“ютер...................................................... Надається замовником
Необхідні параметри комп“ютера:
Число ядер процесора не менш ніж................................................2 шт
Тактова частота ядра не менш......................................................2500 МГц
Обсяг оперативної пам“яті.................................................4 Гб
Обсяг жорсткого диска не менш......................................................10 Гб
Відеокарта зовнішня з обсягом пам“яті не менш......512 Мб
Порт виведення даних...............................................................Ethernet
Ознайомитися з конструкцією нашого верстата можна на відео, наведеного нижче.
Характеристики
| Висота |
2600 |
| Ширина |
2 |
| Вага |
800 |
| Довжина |
3100 |
| Ширина заготовки |
1200 |
| Товщина заготовки |
300 |
| Довжина заготівлі |
2400 |
| Хід шпинделя |
350 |
| Ширина столу |
2100 |
| Діаметр отвору шпинделя |
25 |
| ЧПУ |
Так |
| Тип системи ЧПУ верстата |
четырех-координатная |
| Довжина столу |
2400 |
| Відстань від підлоги до столу подачі |
900 |
| Кількість шпинделів |
1 |
| Діаметр патрубка відсмоктування |
100 |
| Кількість обертів холостого ходу |
18000 |
| Максимальная программируемая скорость Х |
10 |
| Частота вращения шпинделя фрезерного узла |
18000 |
| Максимальная программируемая скорость Z |
3 |
| Плавная регулировка скорости |
Да |
| Подача заготовки |
|
| Максимальная программируемая скорость Y |
10 |
