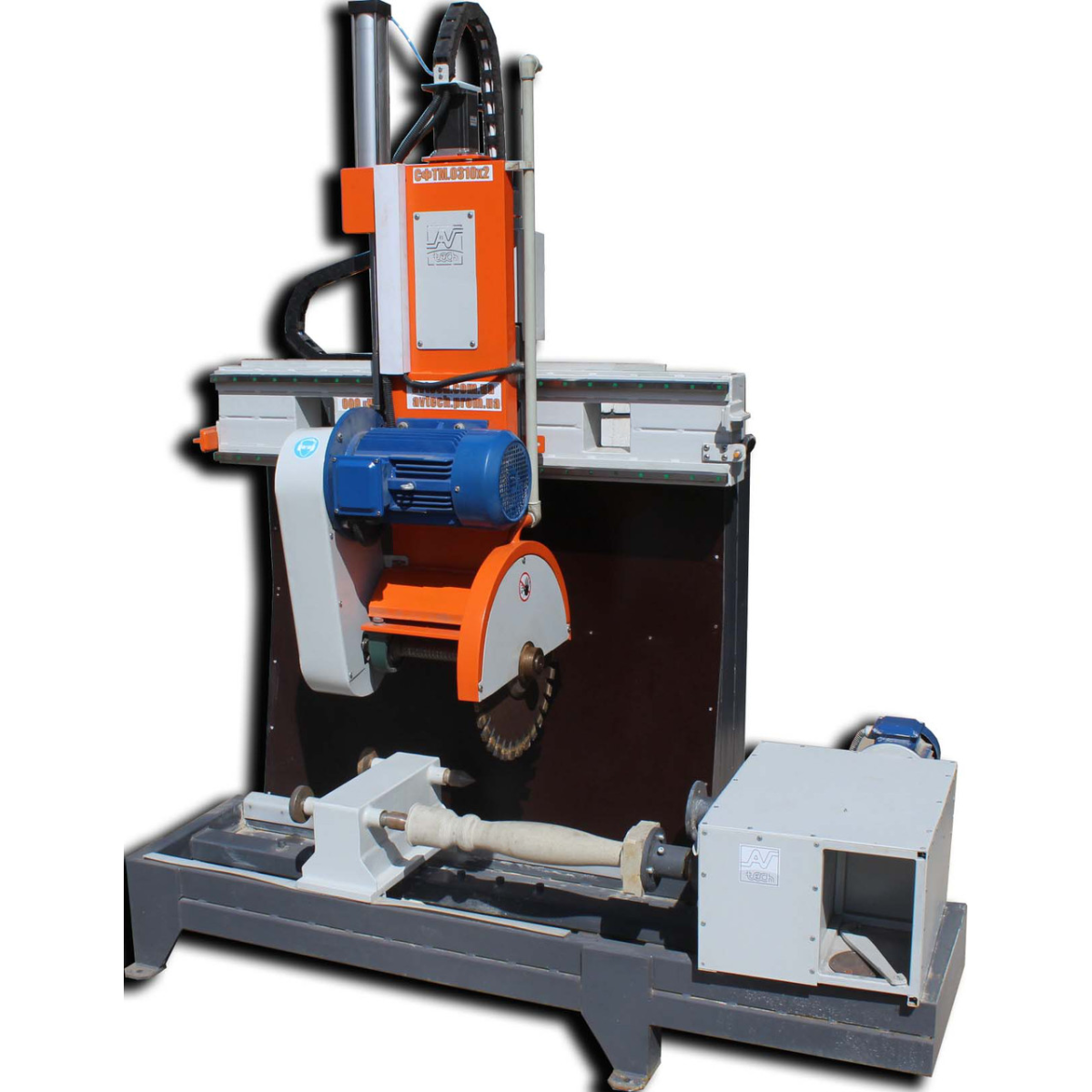

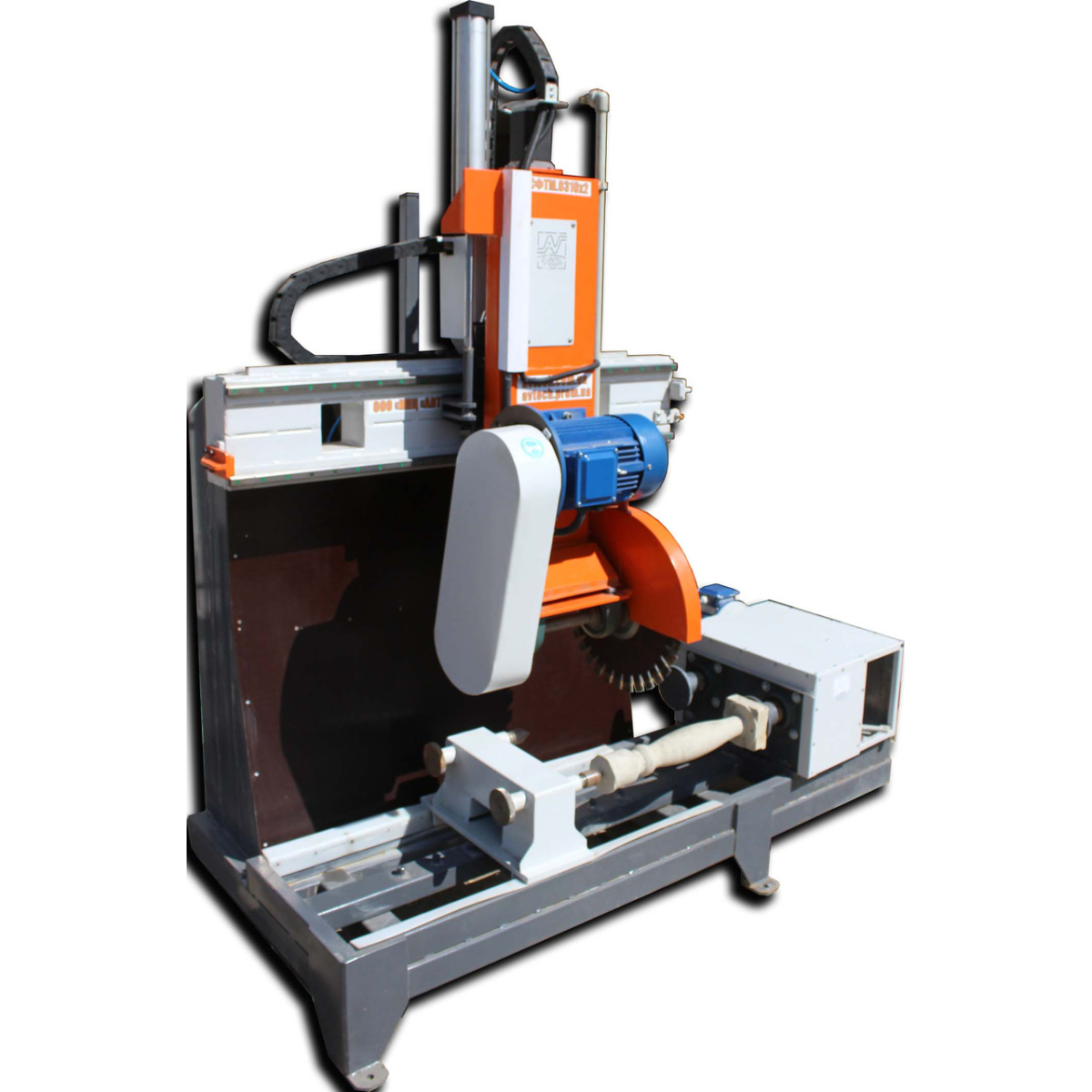

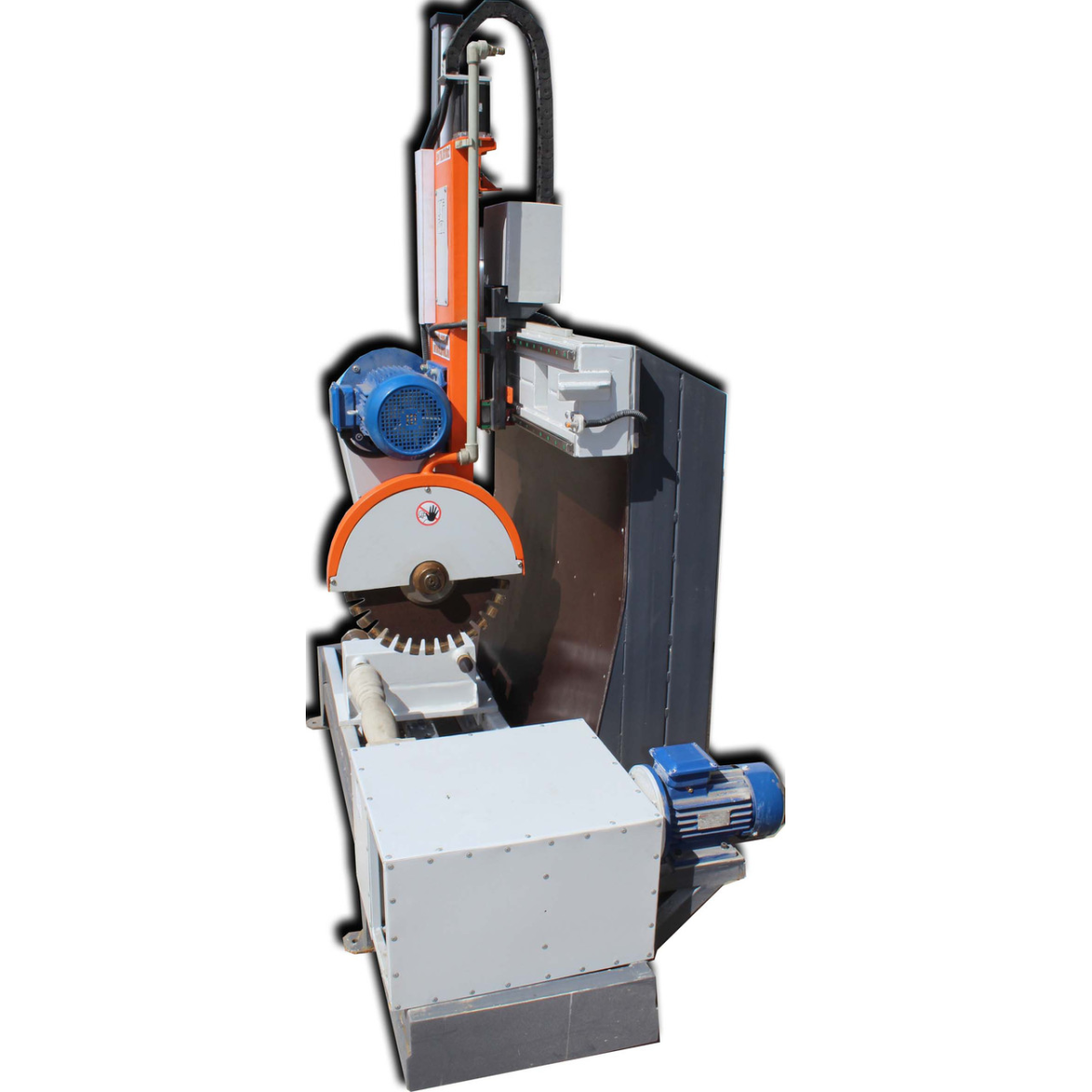

Опис
Сфера застосування:
- Виготовлення тіл обертання (вісоміметричних) із каменю, мармуру, граніту
Конструктивні особливості:
- Споживана потужність не більш ніж 12 кВт;
- Напруга 380 В, 50 Гц;
- Верстат має 2 керовані осі (X, Y);
- Поворотна вісь обертається безперервно;
- Поворотна вісь не реверсується;

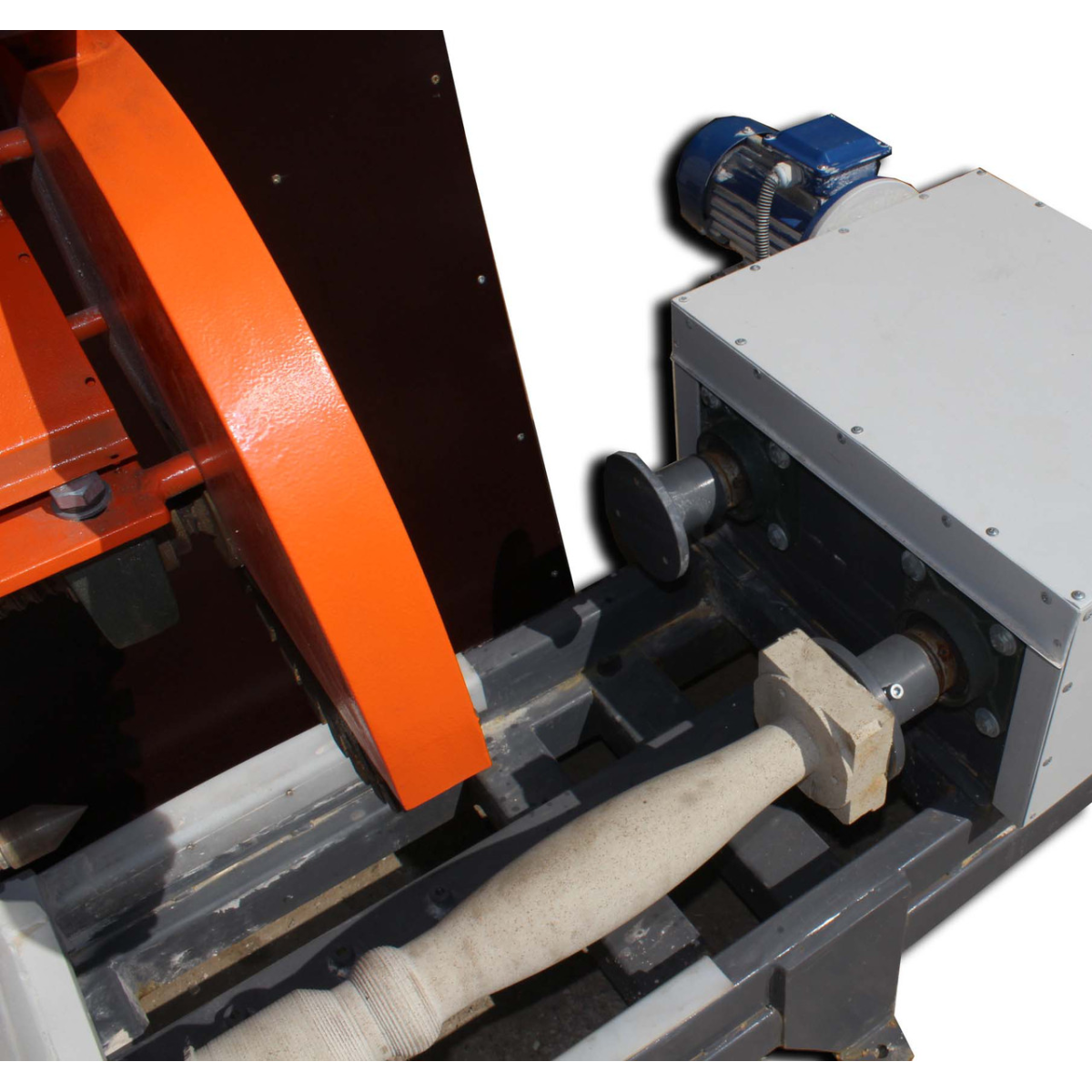

- Поворотна вісь передбачає одночасне встановлення 2 заготівок;
- Привод поворотної осі — асинхронний двигун і черв“ячний редуктор;
- Вертикальна вісь верстата під“єднана як ОУ, що спрощує програмування.
Параметры станка:
- Максимальна довжина заготовки = 1200 мм;
- Максимальний діаметр заготовки = 300 мм;
- Швидкість оброблення за довжиною балясини = 3-20 мм/хв (залежно від матеріалу, диска та інших умов);
- Потужність двигуна диска = 7,5 кВт;
- Приводні двигуни (X, У) — крокові, номінальний момент = 8,5 Н*м;
- Приводний механізм з ОХ — рейка/шестерня прямозуба;
- ШВП 25*5;
- Напрямні за осями Х, У - Hiwin HGR20;
- Датчики польових положень — індуктивні;

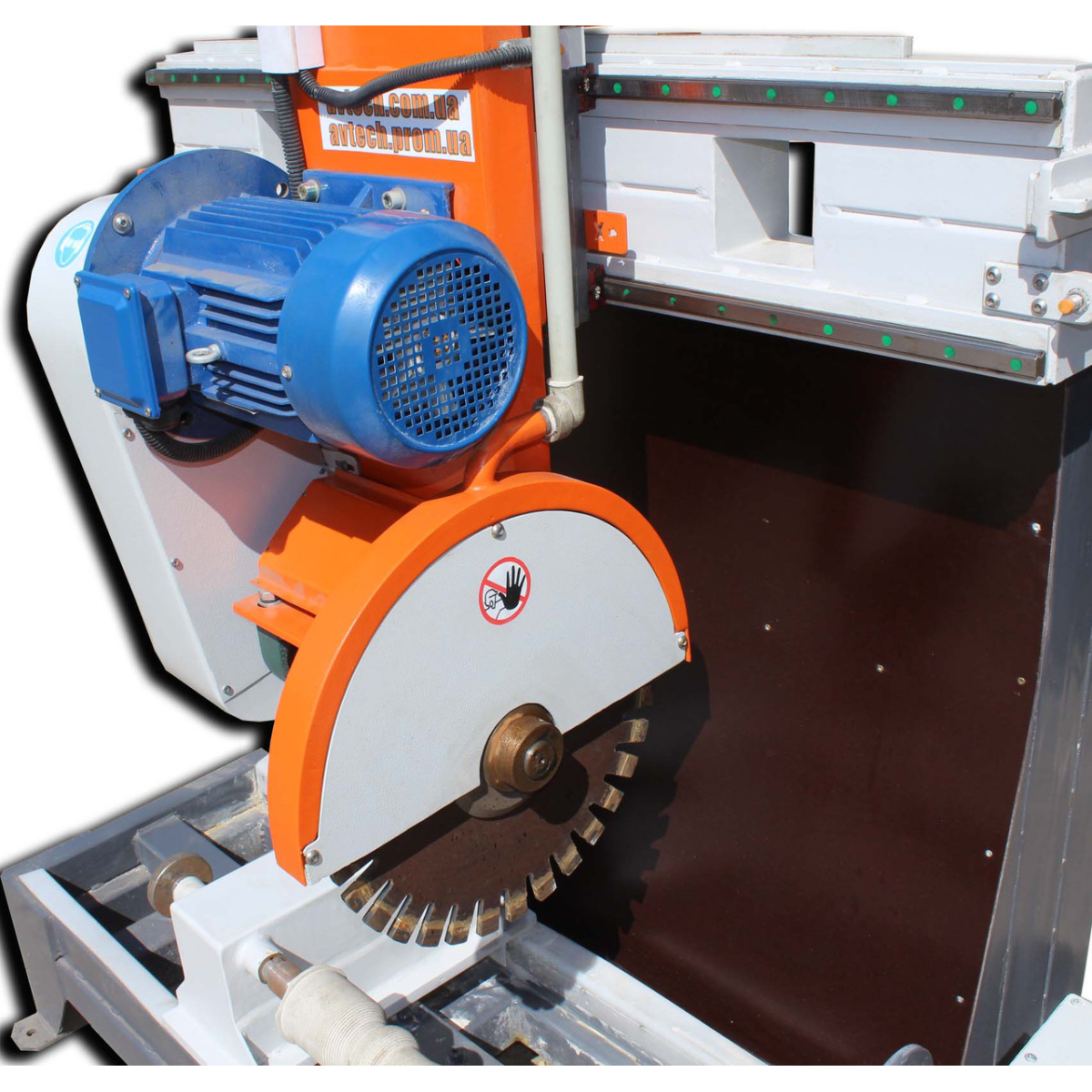

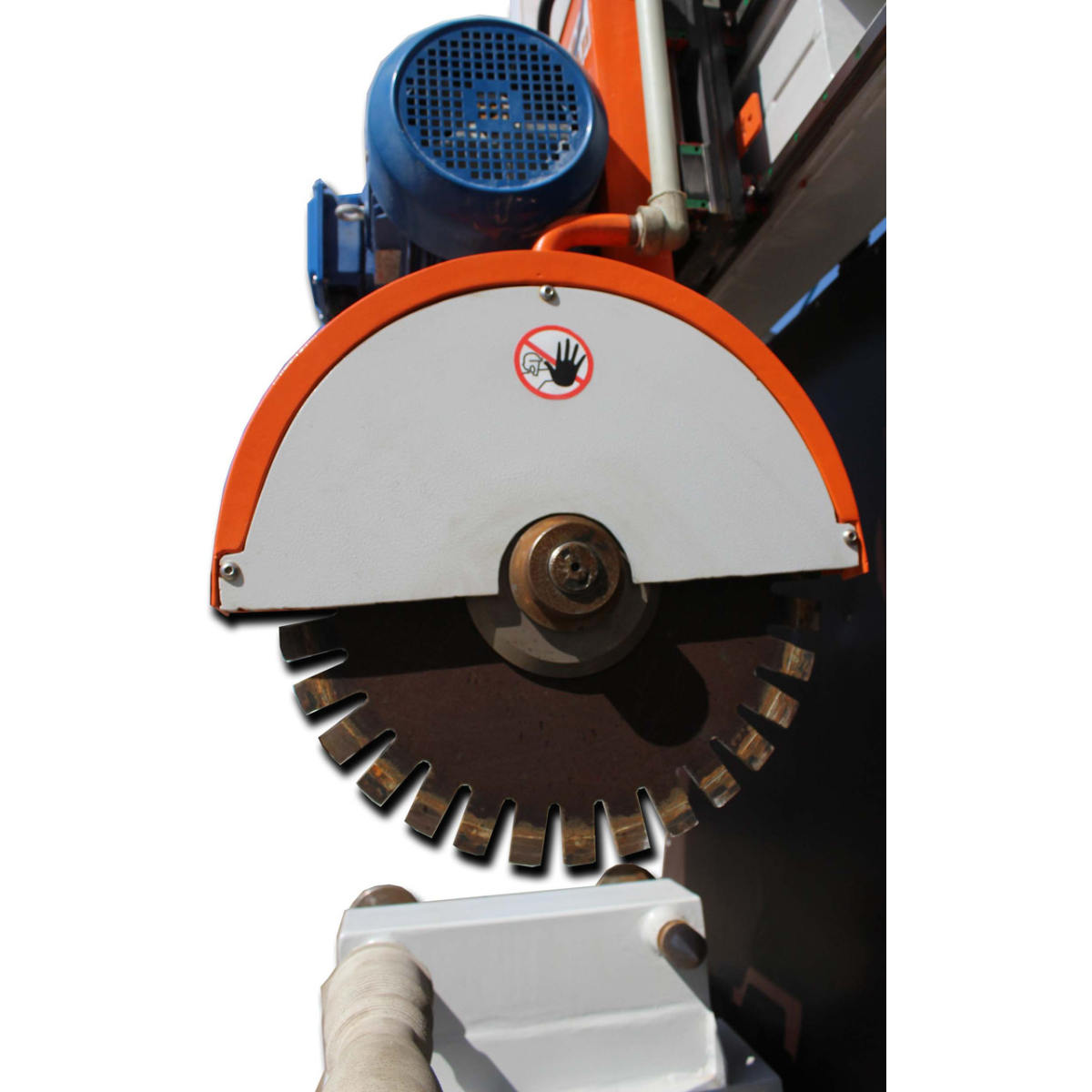

- Максимальний діаметр диска 440 мм;
- Посадковий отвір диска 50 мм;
- Реалізований поливання диска;
- Маса осі Z скомпонована пневматичним циліндром діаметром 63 мм
* Можливо виконати поворотну вісь керованою (Все виконується за ТЗ замовника);
* Персональний комп“ютер для верстата надає замовник;
* Транспортні та митні витрати не входять у вартість;
* Для роботи верстата замовнику необхідний компресор;
