ОПИС:

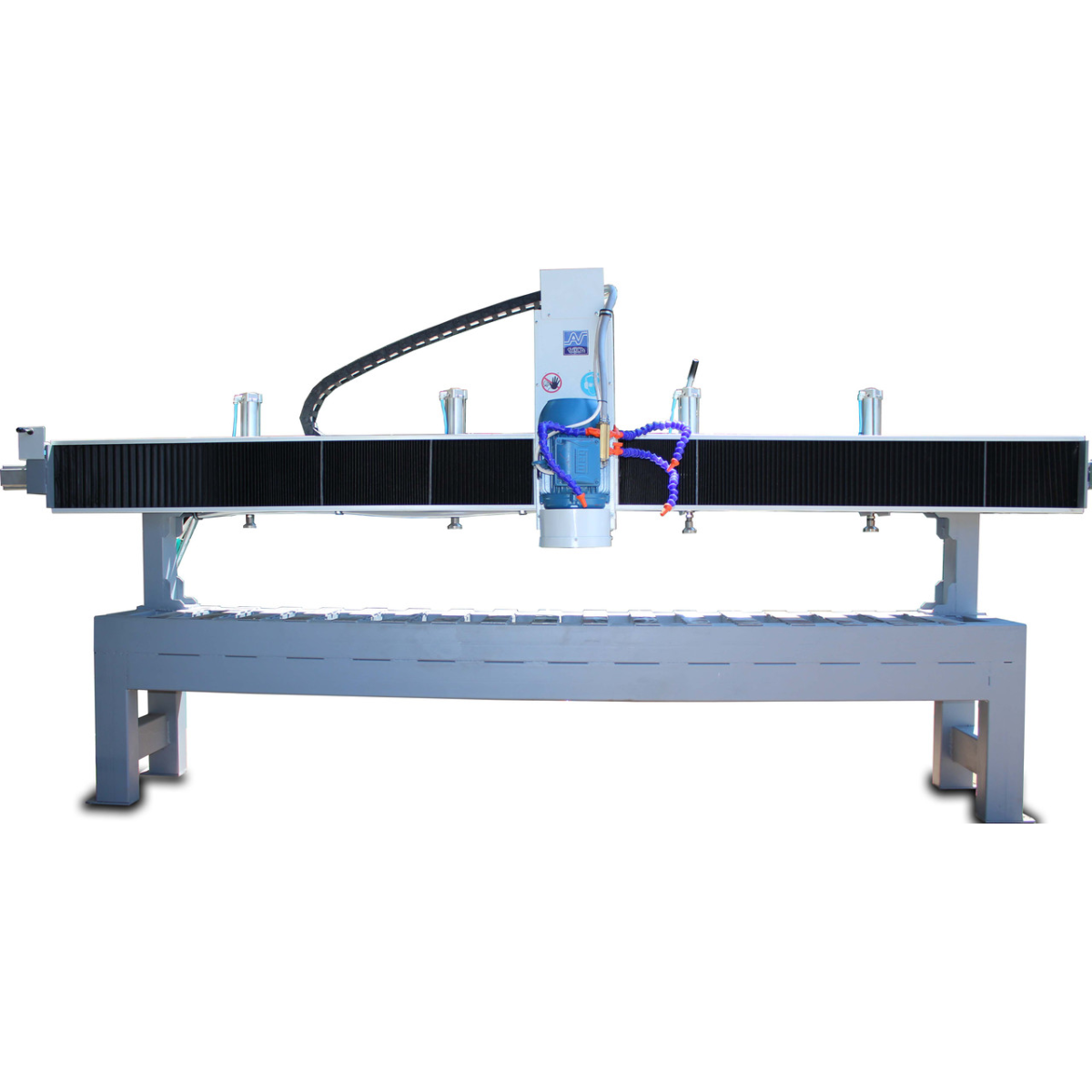

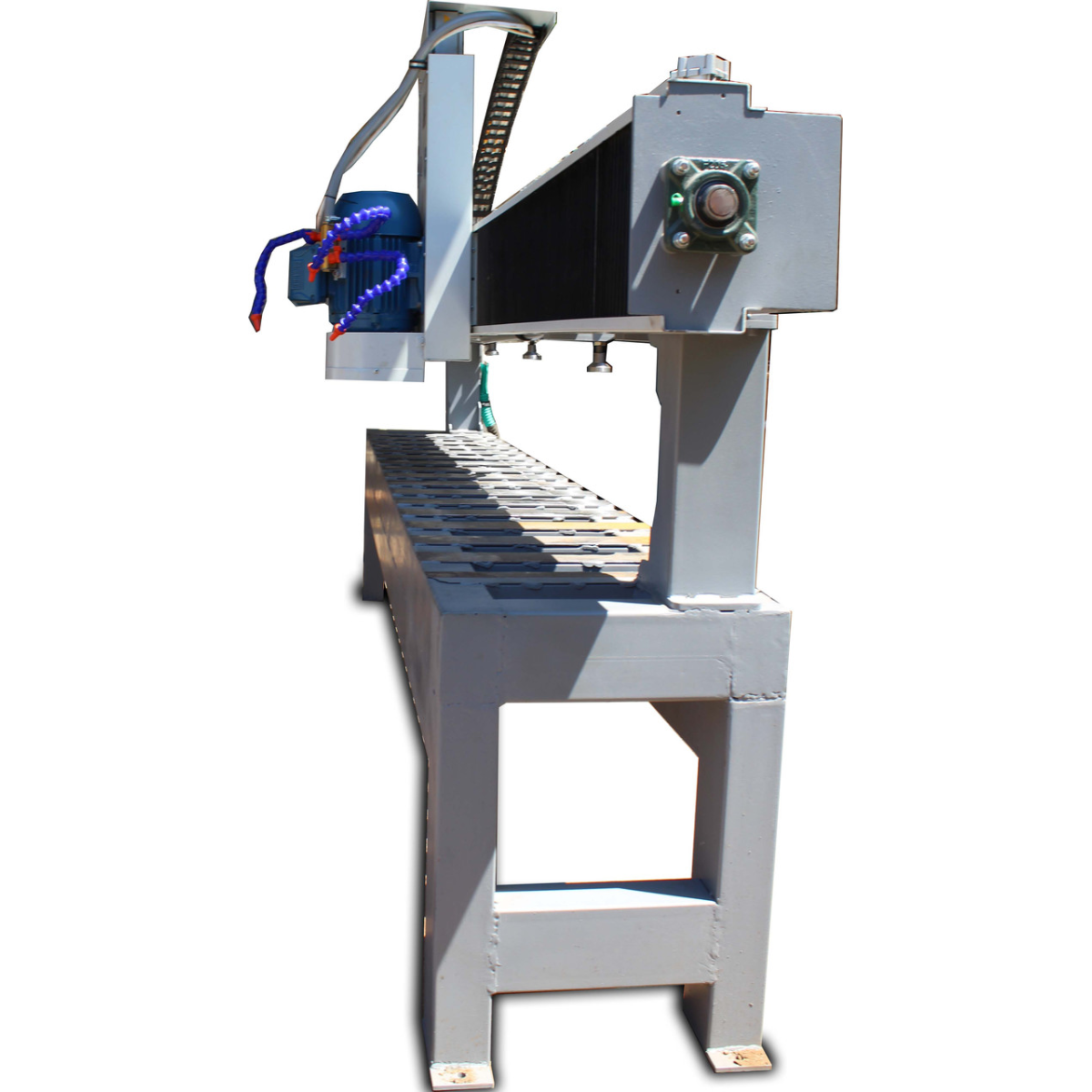

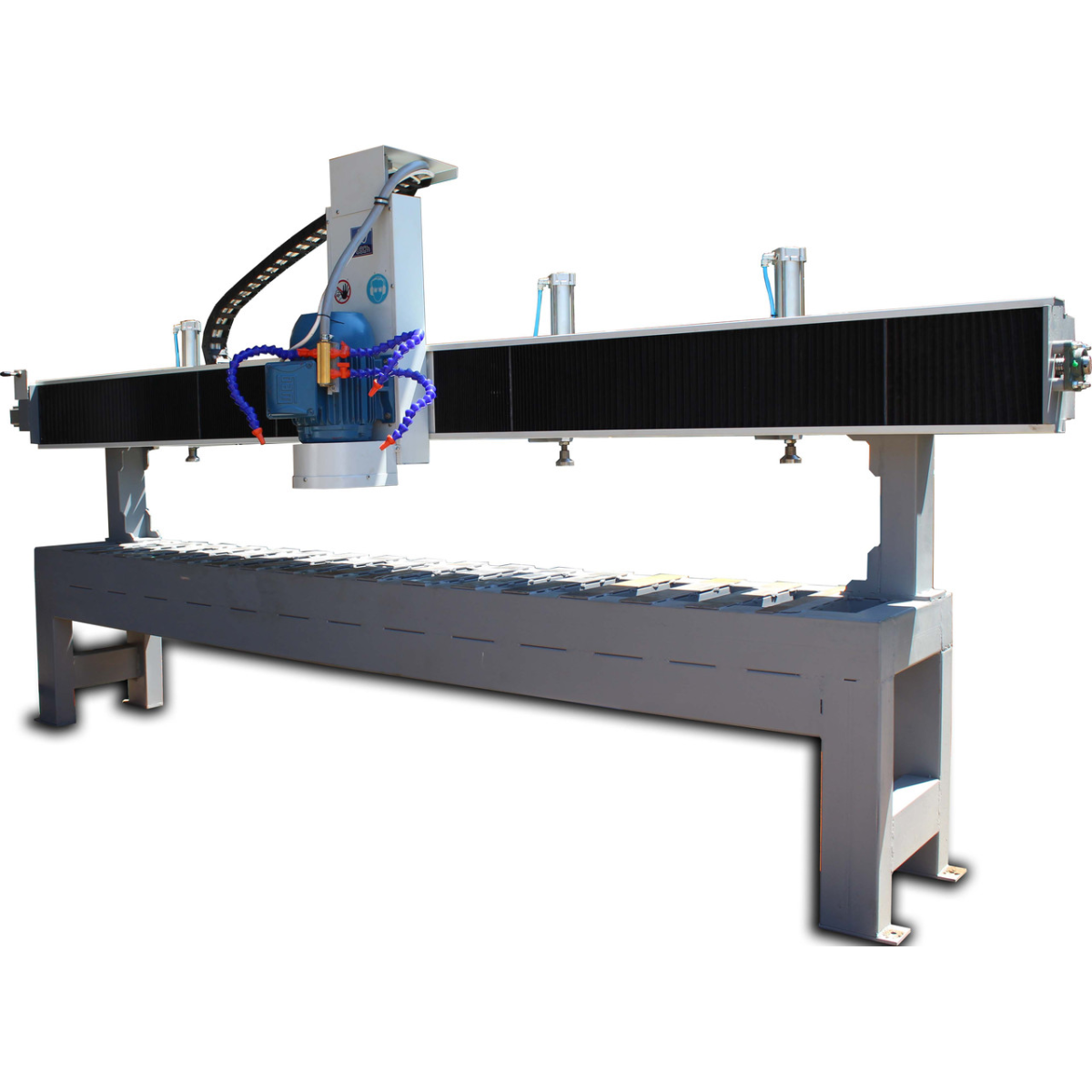

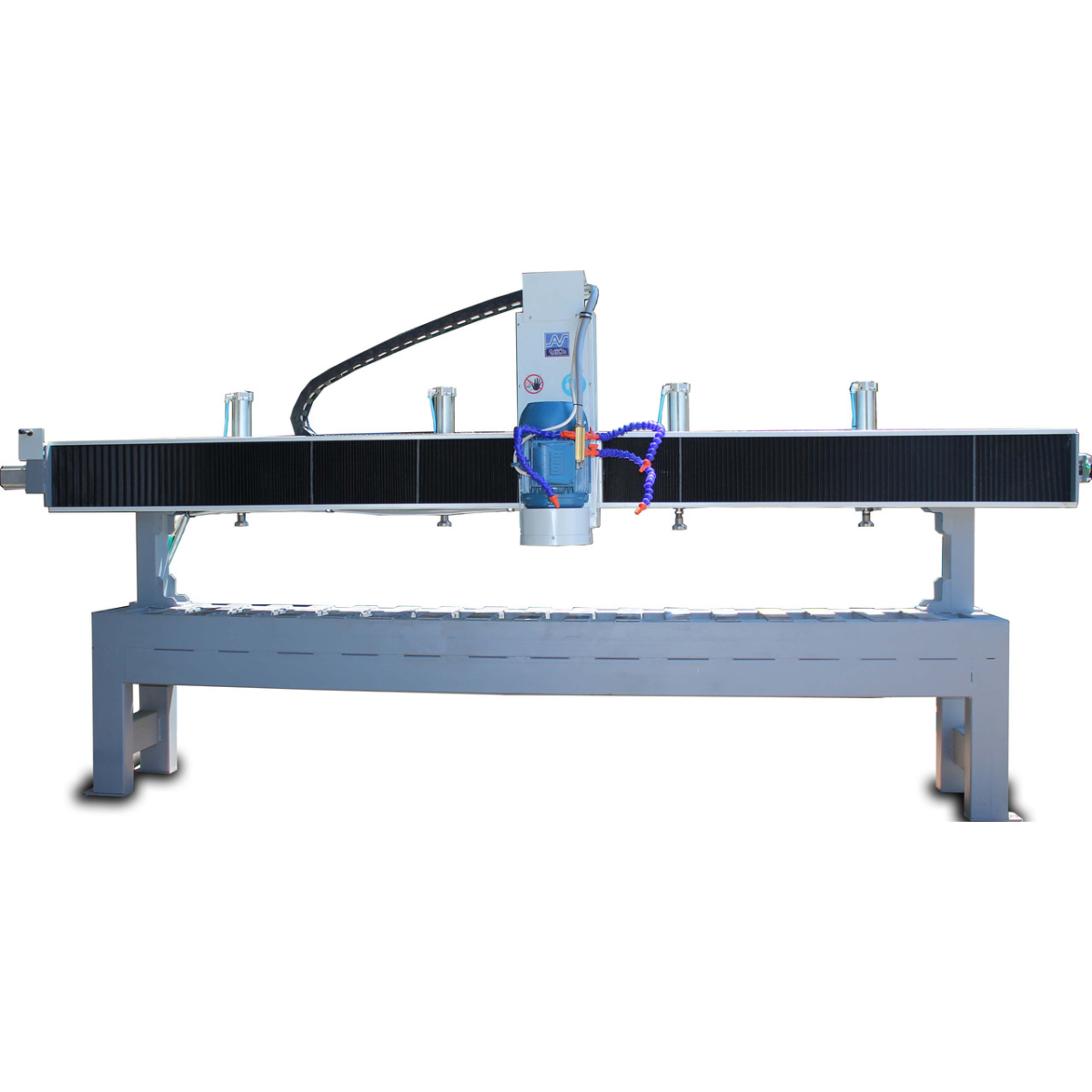

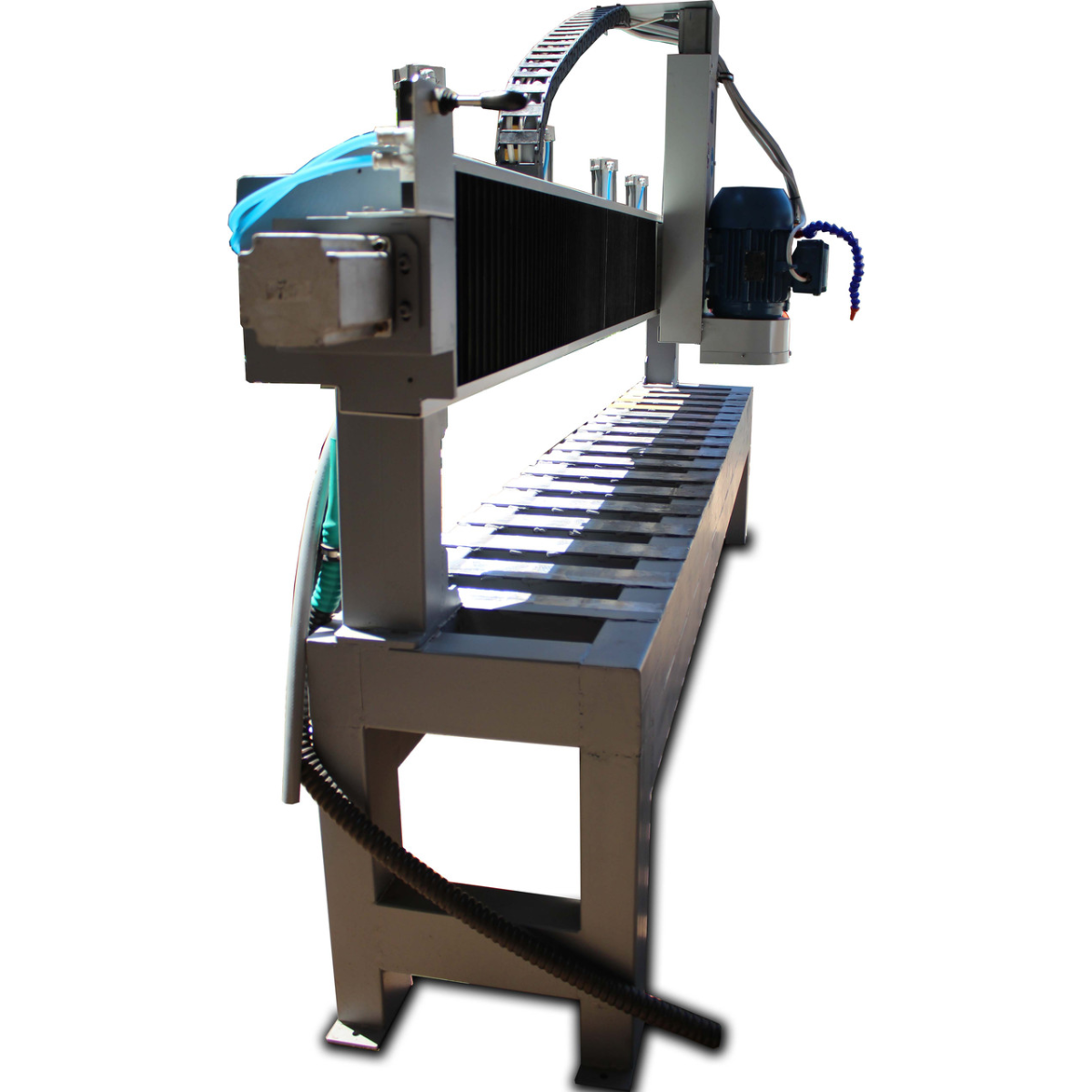

Цей верстат розроблений для фрезерування фасок на мармурових і кам“яних стільницях. Керування верстатом здійснюється за допомогою ЧПК.
ОБЛАСТ ЗАСТОСУВАННЯ:
-Накатка фігурної фаски на прямолінійну крайку стільниці з мармуру або мармурової плитки
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
- Споживана потужність не більш ніж 6 кВт;
- Напруга 380 В, 50 Гц;
- Верстат має 2 керовані осі (X, Z);
- Верстат адаптований на роботу з CAM-системою ArtCAM
ПАРАМЕТРЫ СТАНКА:
- Максимальна довжина заготовки = 3000 мм;
- Максимальна висота заготовки = 200 мм;
- Швидкість переміщення вздовж деталі = 0,5-7 мм/хв;

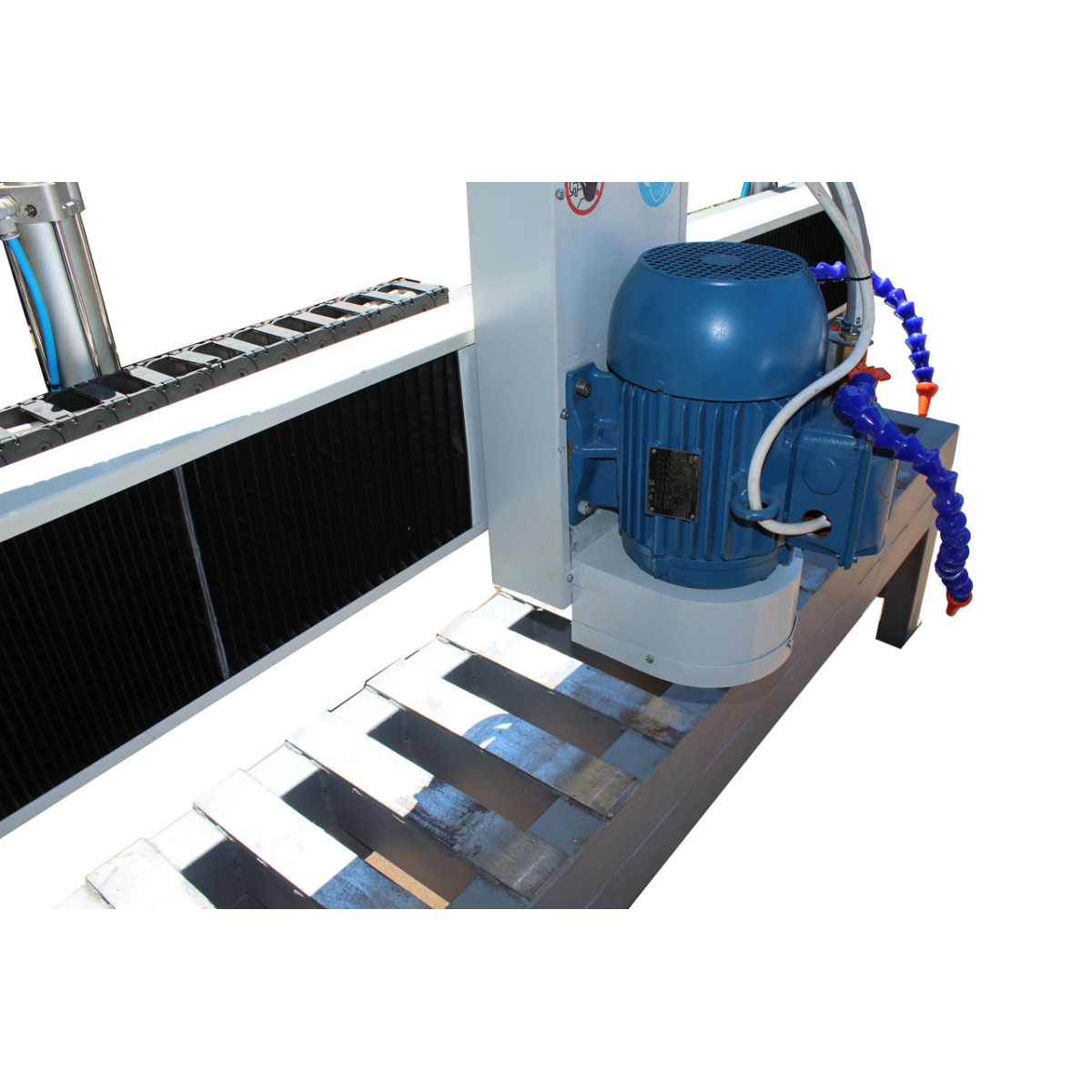

- Потужність двигуна шпинделя = 4,5 кВт;
- Приводні двигуни (X, Z) — крокові, номінальний момент = 8,5 Н*м;
- Приводний механізм з ОХ — ШВП Hiwin 25х25;
- Приводний механізм з ОХ — ШВП Hiwin 25х5;
- Напрямні за осями Х, Z - Hiwin HGR20;
- Датчики польових положень — індуктивні;

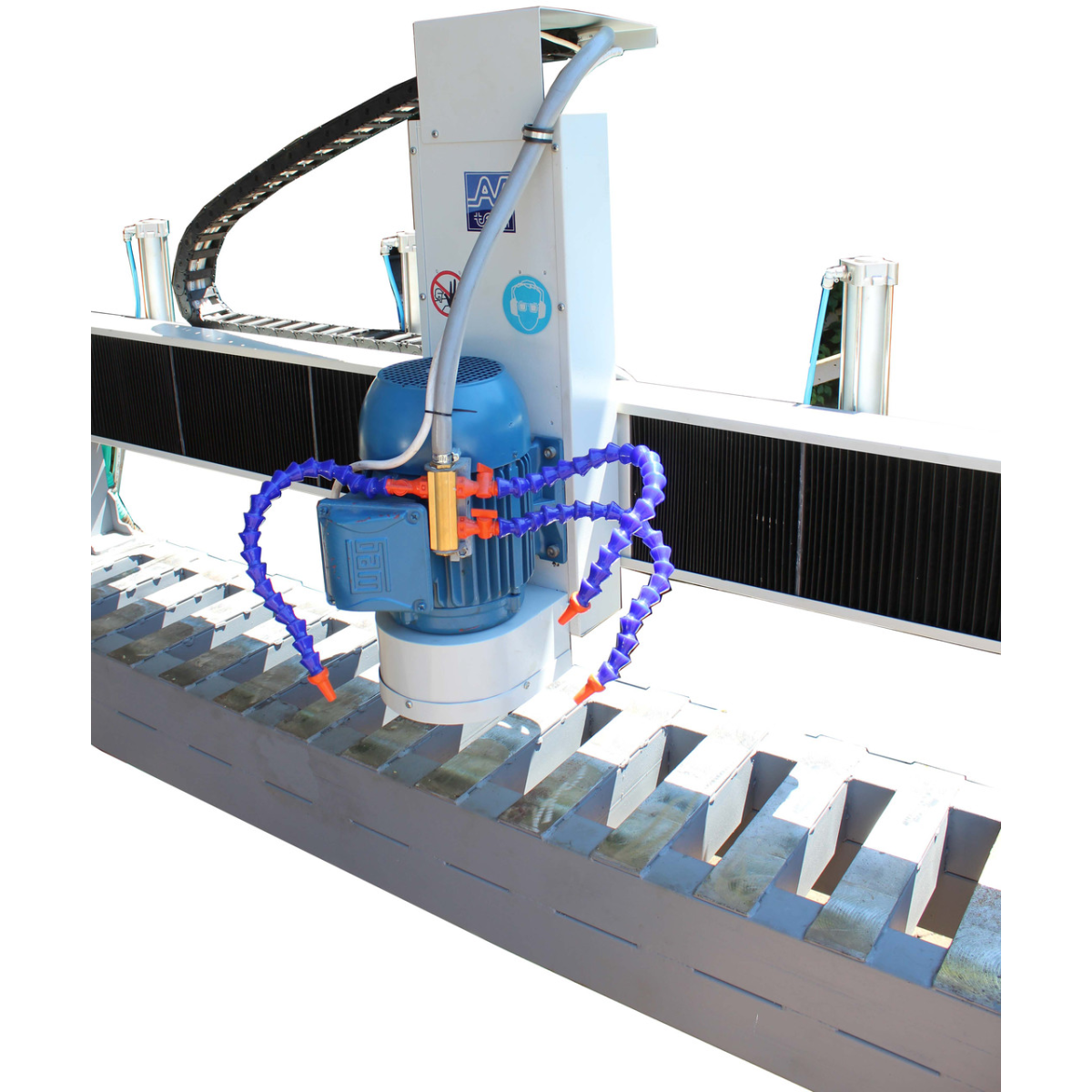

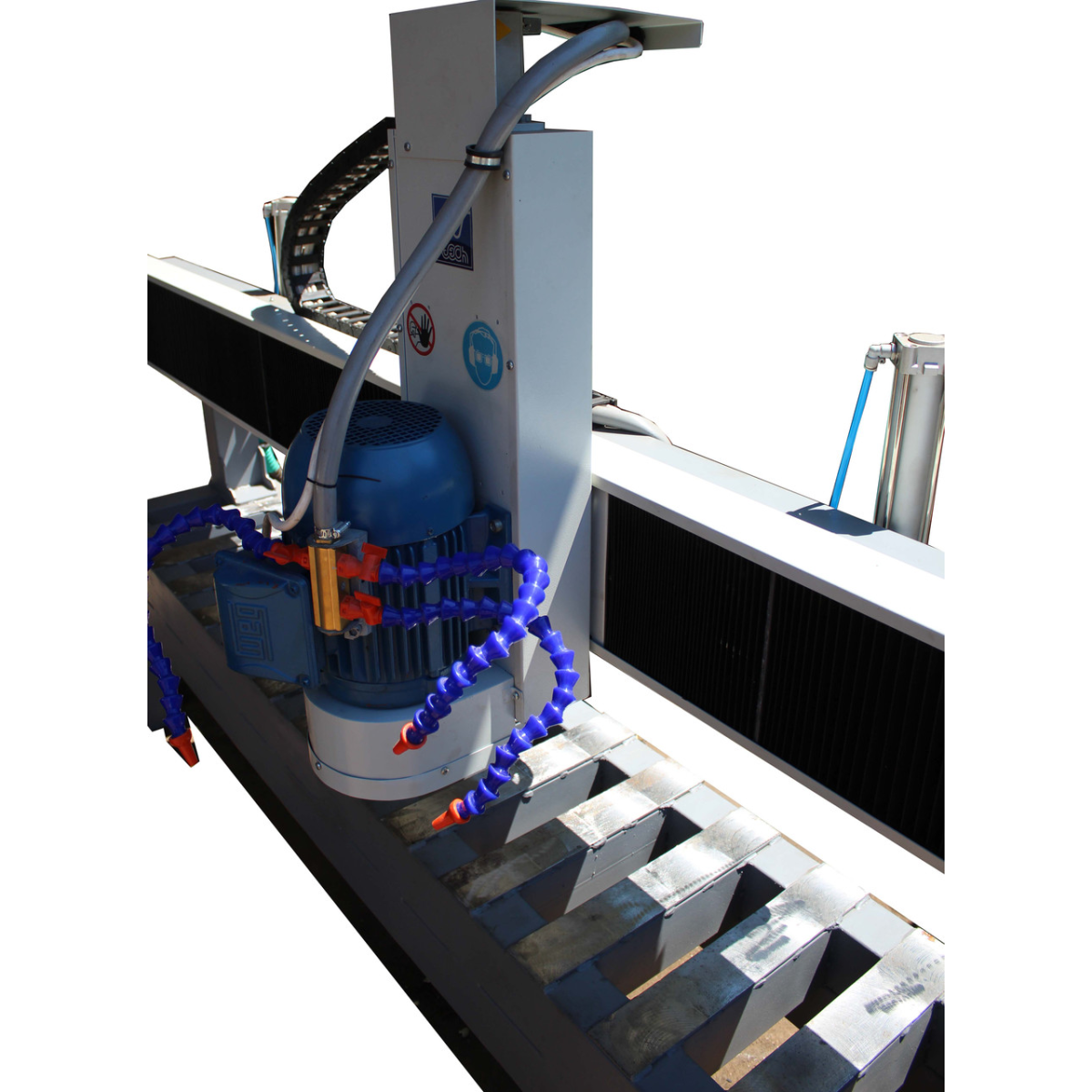

- Реалізований поливання диска;
- Маса осі Z скомпонована пневматичним циліндром діаметром 63 мм

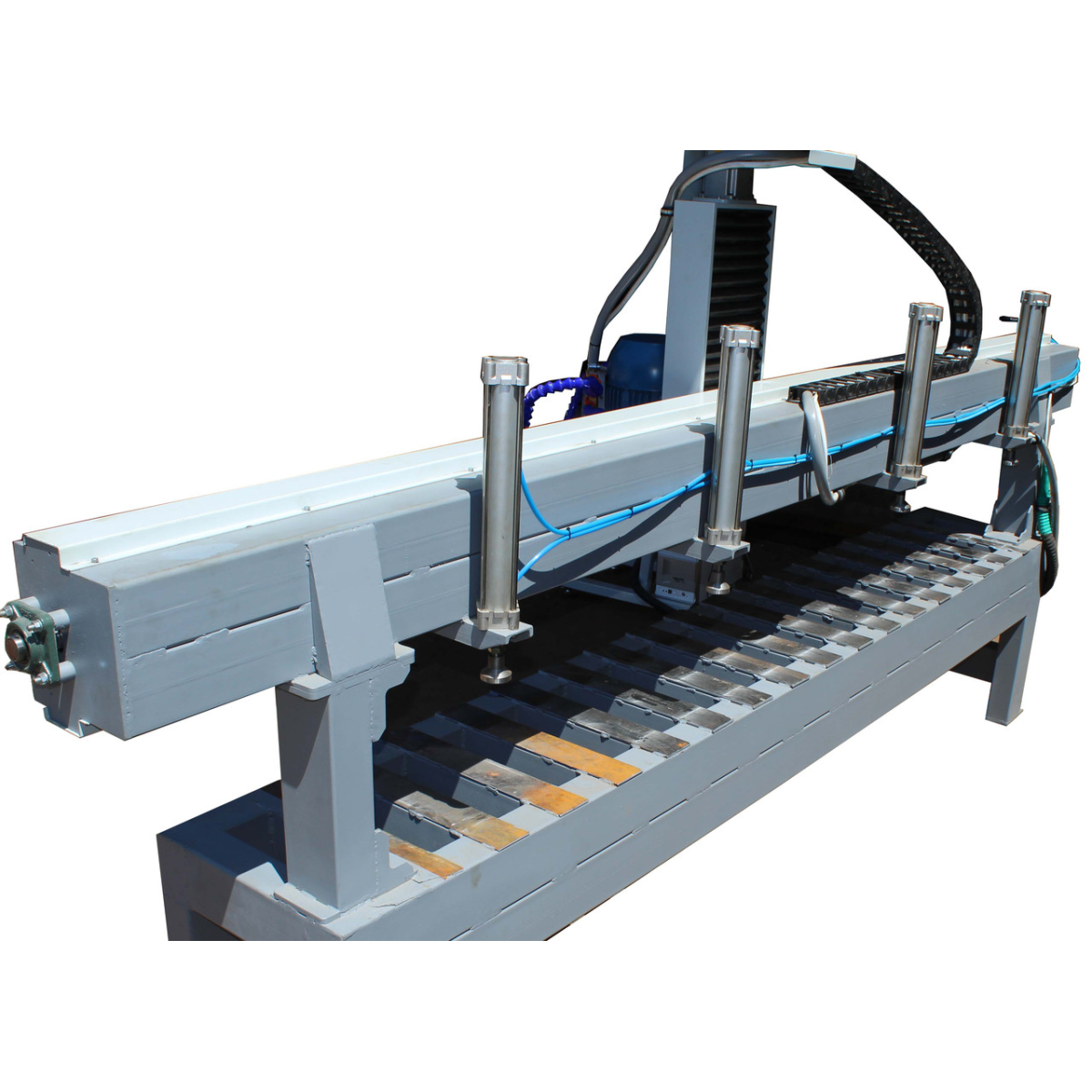

- Фіксація заготівки до столу — пневматична;
- Число притискачів = 4 шт;

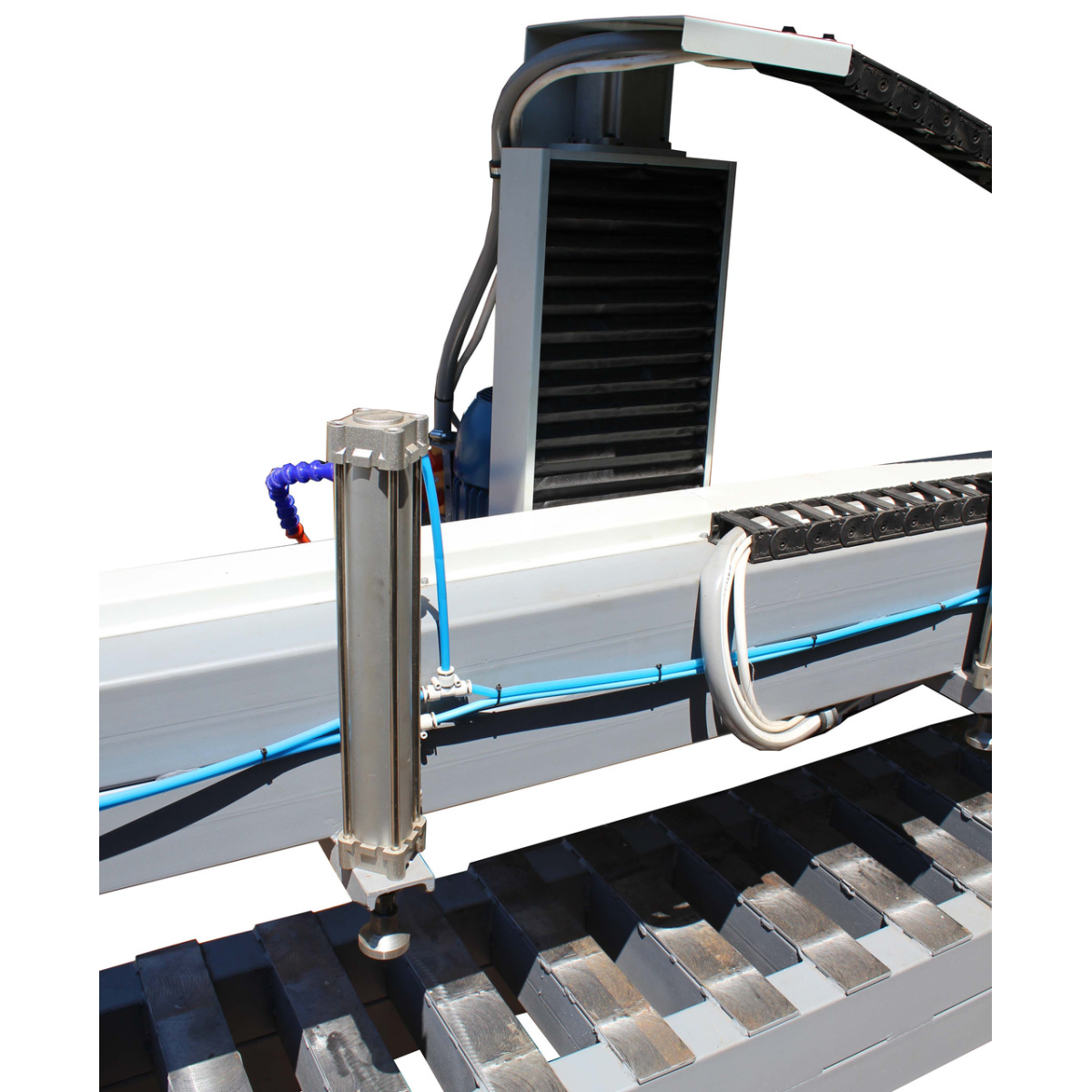

- Притискний циліндр Ф63мм;
КОМПЛЕКТНІСТЬ ПОСТАВКИ:
1. Верстат — 1 шт.
2. Блок керування, з“єднаний зі верстатом — 1 шт.
3. Притискачі механічні — 4 шт.
4. Плата керування NC-Studio 5, що встановлюється в PCI-порт комп“ютера — 1 шт.
ДОКУМЕНТИ ДО СТАНКУ:
1. Паспорт.
2. Гарантійний талон.
3. Витрата накладна.
ПАРАМЕТРИ ПК, НЕОБХОДОГО ПОКУПАННЯ:
1. Процесор не менш ніж Pentium 4, 1600 МГц.
2. Обов“язкова наявність PCI — порту.
3. Об“єм жорсткого диска не має значення.
4. Обсяг оперативної пам“яті 4 Гб.
5. Рекомендована операційна система — Windows XP 32 bit.
МОНТАЖ:
1. Забезпечити надійну бетонну основу під верстатом.
2. Виставити верстат за рівнем, відносно підлоги.
ЗМАЗКА:
1. Використовувати чистий солодол або Addinol.
2. Змащувати що 72 години роботи верстата або на розсуд оператора.
ПІД“ЄДНАННЯ:
1. Напруга: трифазна, 380 В, 50 Гц.
2. Піднесений до верстата дріт — мідний ПВС 4х4.
3. Підвести повітря трубкою ПВХ 10 мм.
4. Встановити насос для подавання СОЖ.
