Опис
ОПИС:

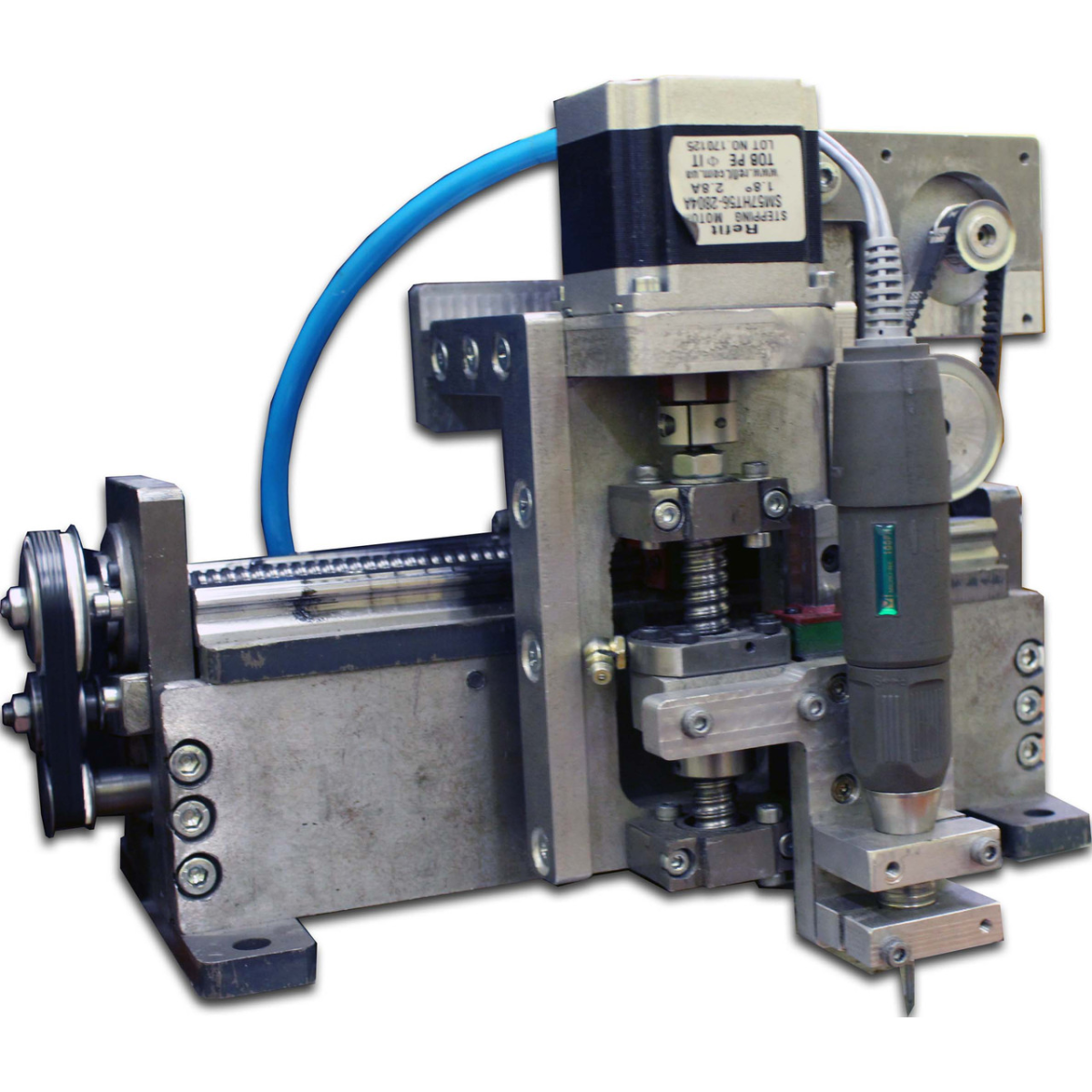

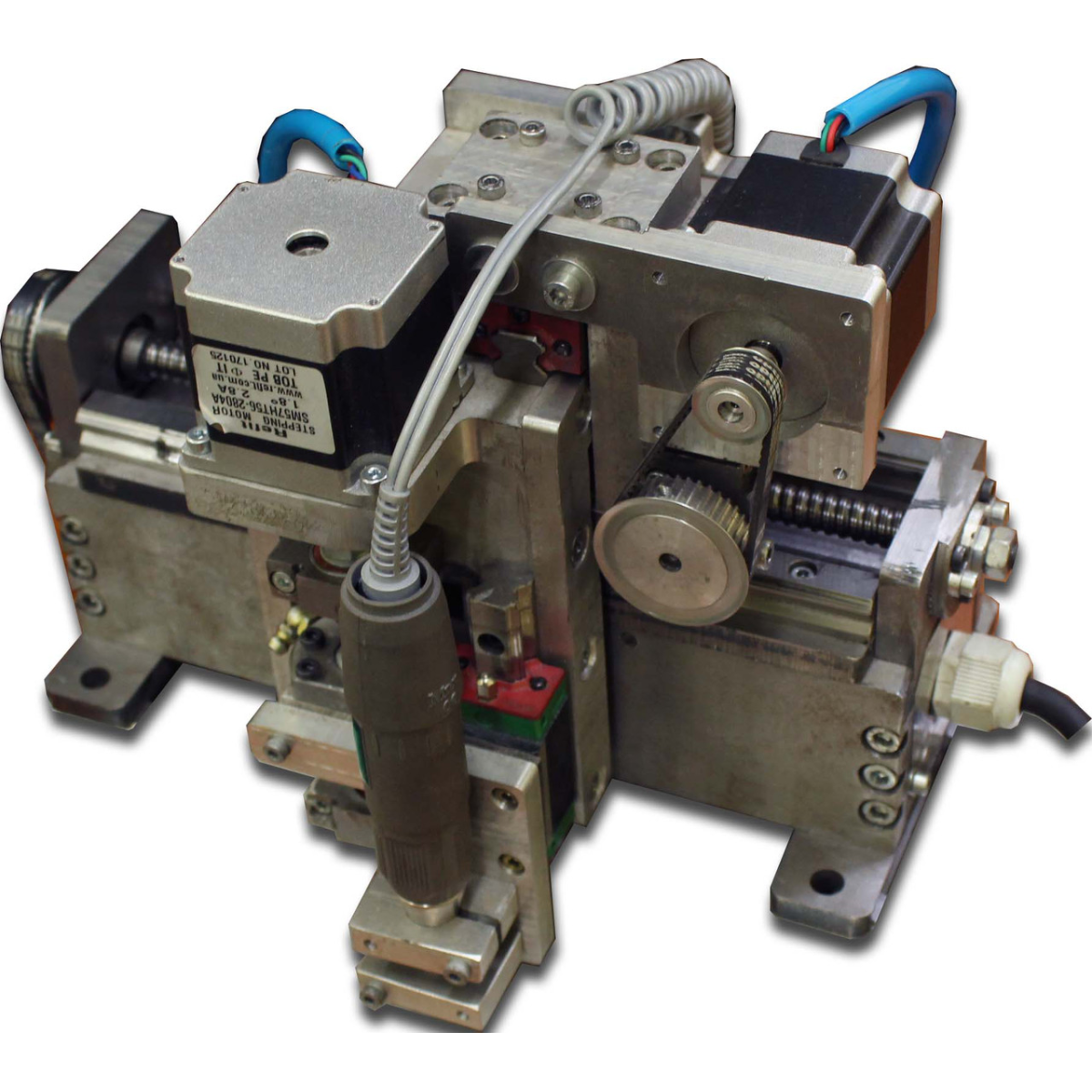

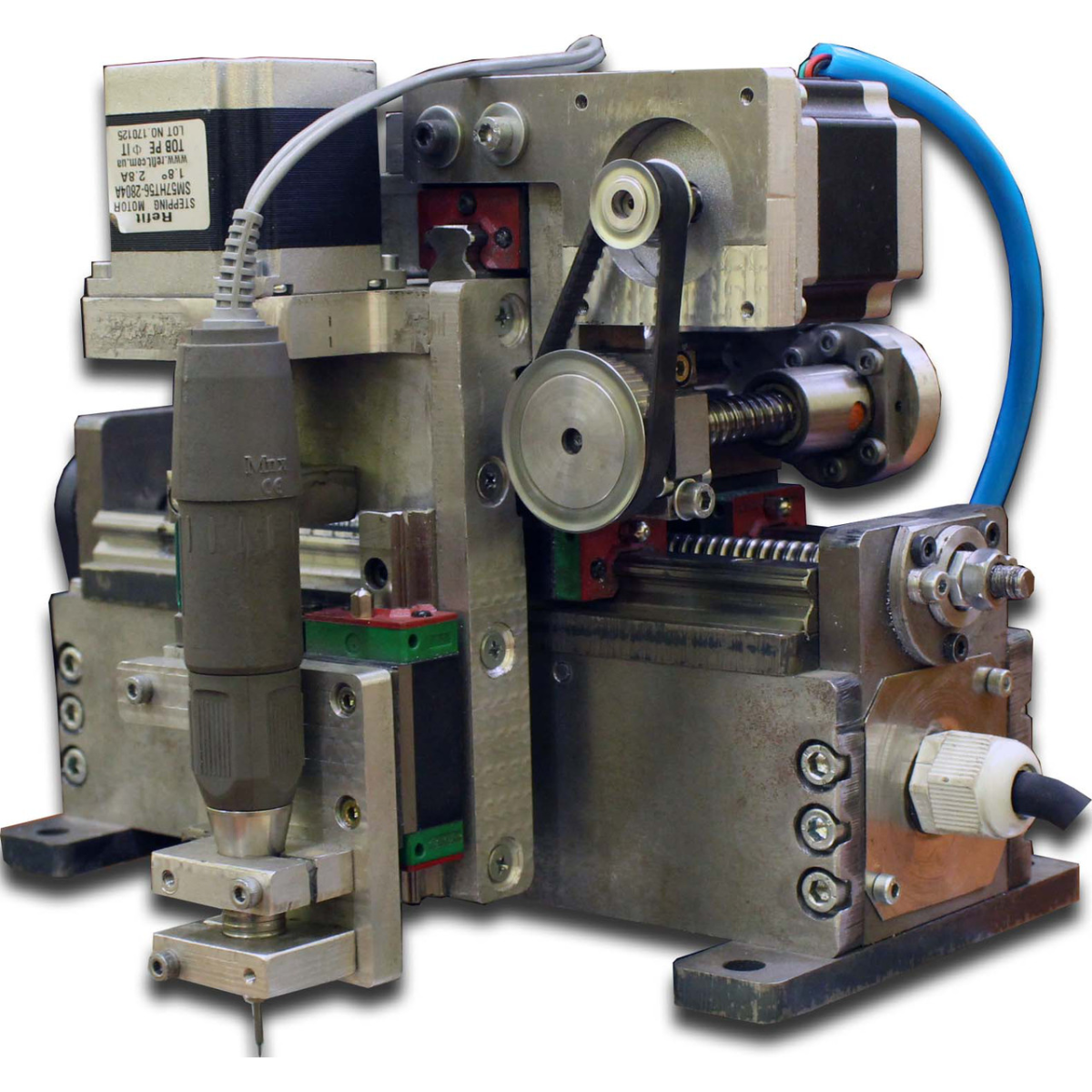

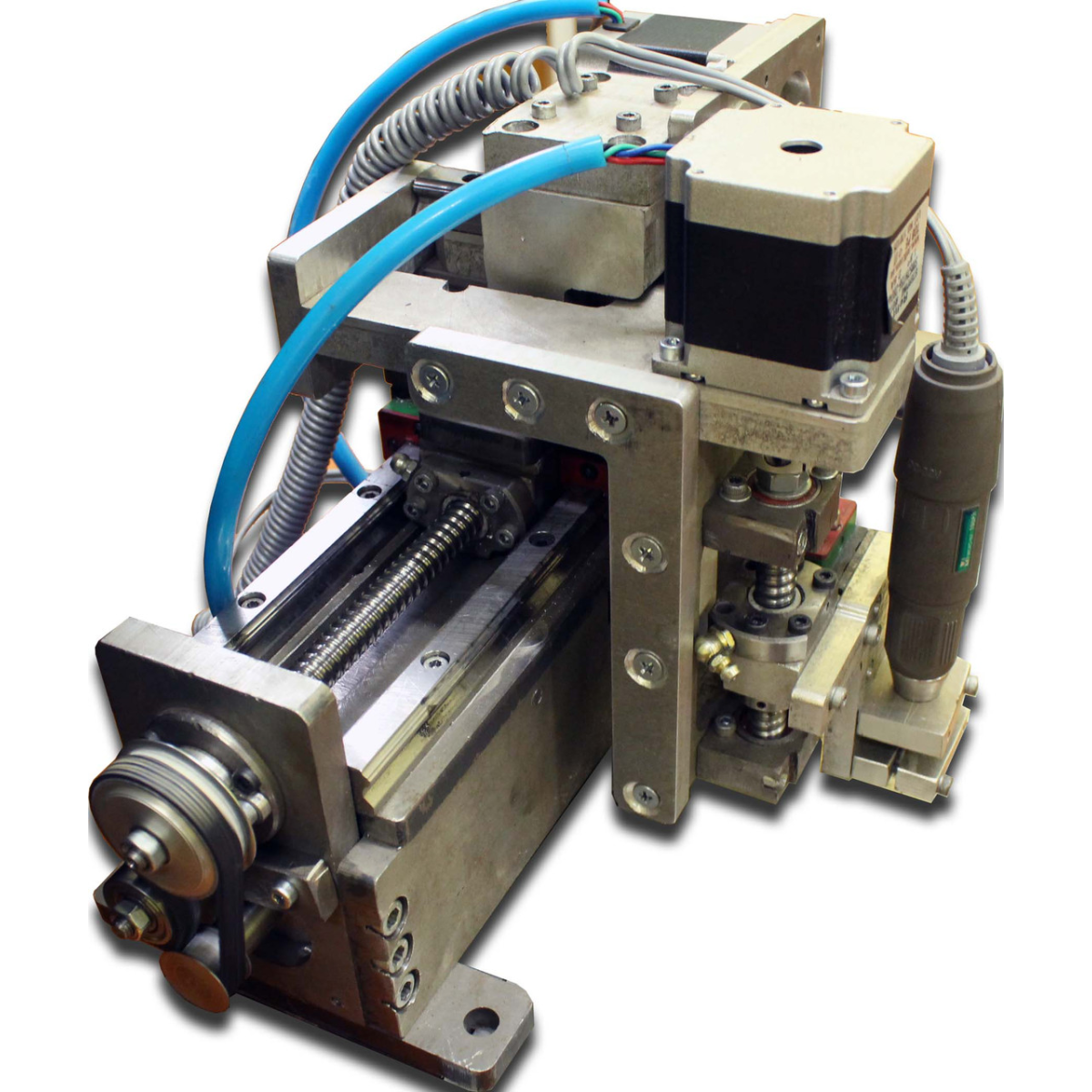

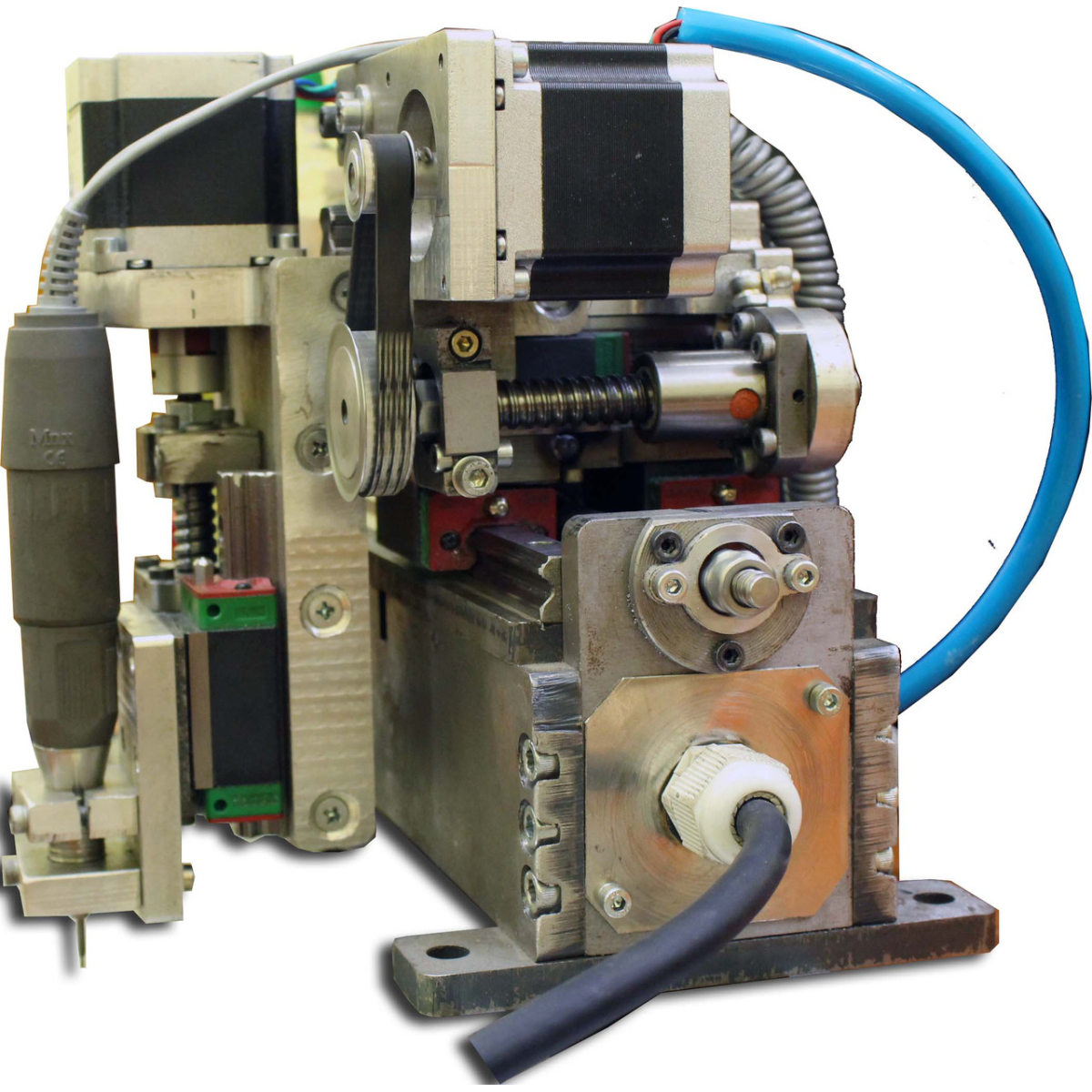

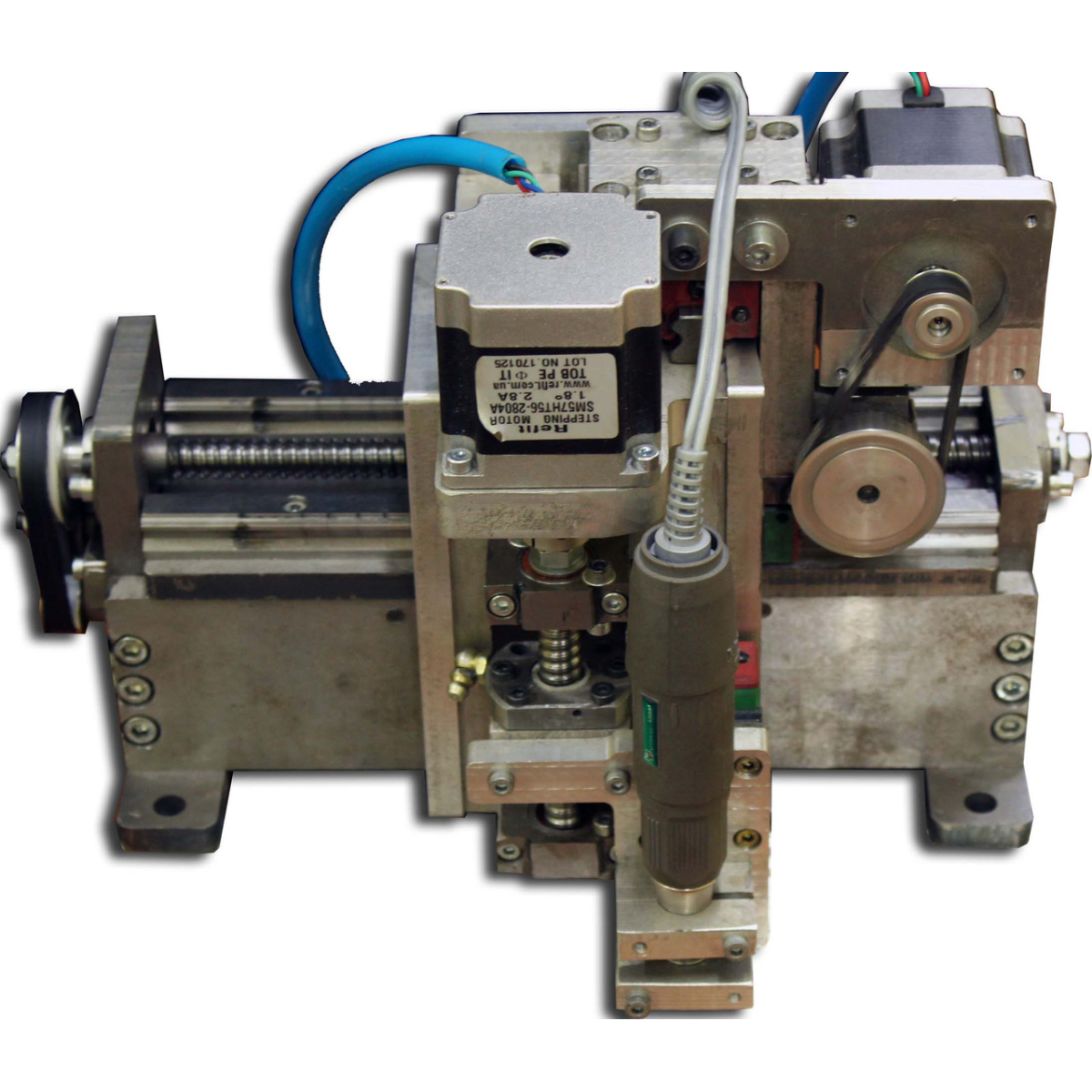

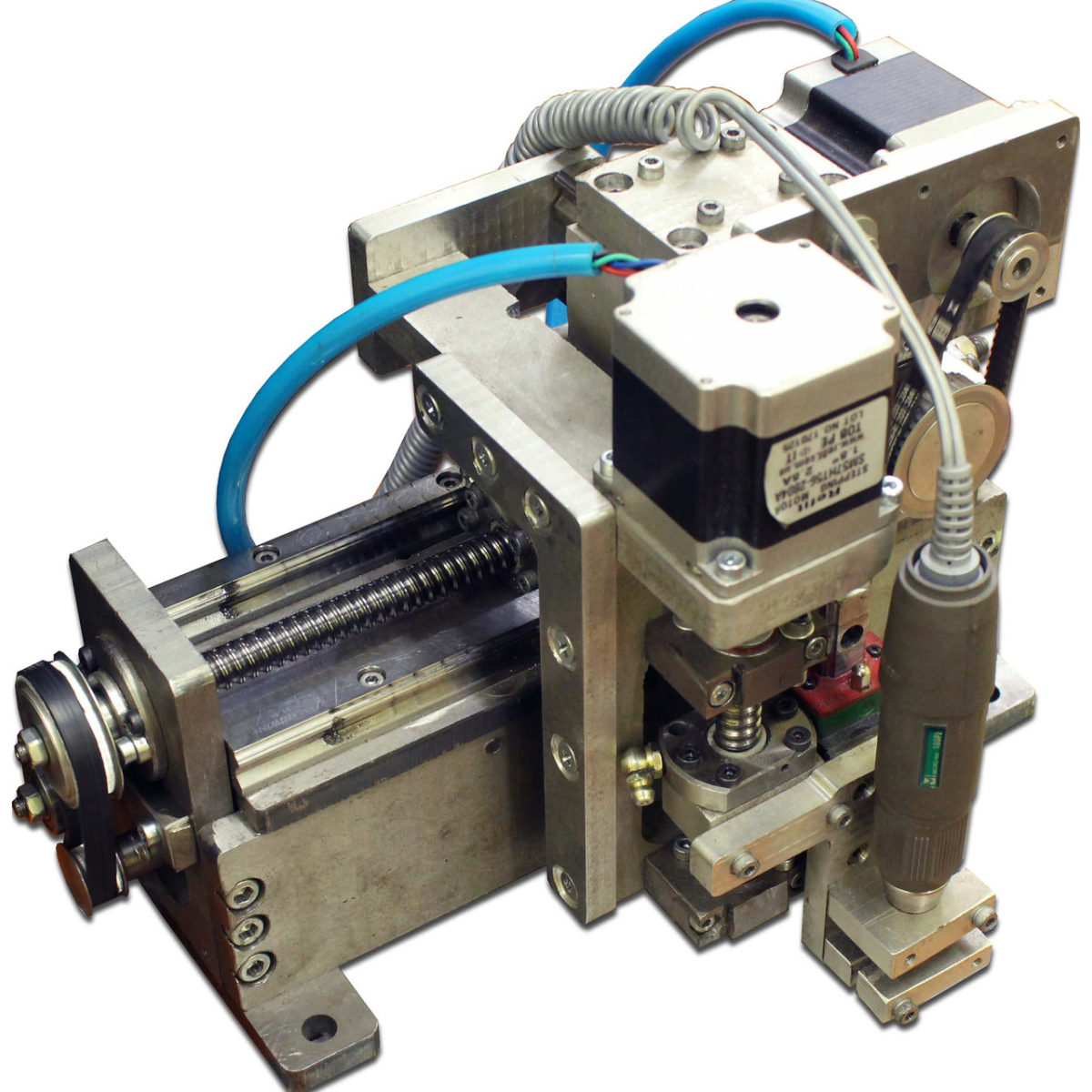

Верстат розроблений і виготовлений для нанесення гравіювання у важкодоступних місцях виробів, наприклад, нанесення серійних номерів безпосередньо на станини обладнання. Верстат має магнітне кріплення й може не фіксуватися додатково на сталевих поверхнях.
ОБЛАСТ ЗАСТОСУВАННЯ:
- Нанесення гравіювання на металі;
- Гравіювання у важкодоступних місцях;
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
- Споживана потужність не більш ніж 0,5 кВт;
- Напруга 220 В, 50 Гц;
- Верстат має 3 керовані осі (X, Y, Z);
- Поворотна вісь розташована на хвильовому безлюфтовому редукторі;
- Шпиндель MicroNX PH100;
ПАРАМЕТРЫ СТАНКА:
- Максимальна довжина заготовки = 50 мм;
- Максимальна ширина заготовки = 150 мм;
- Максимальна висота заготовки = 20 мм;
- Приводні двигуни (Х, У, Z) — крокові, номінальний момент = 2,8 Н·м;
- Приводний механізм за ШВП 16*5;
- Напрямні за осями Х, У, Z - Hiwin HGR15;
- Датчики нульових положень — індуктивні;
КОМПЛЕКТНІСТЬ ПОСТАВКИ:
1. Верстат — 1 шт.
2. Блок керування, з“єднаний зі верстатом — 1 шт.
5. Ключі для затиску фрези — 2 шт.
6. Плата керування NC-Studio 5, встановлювана в PCI-порт комп“ютера — 1 шт.
ДОКУМЕНТИ ДО СТАНКУ:
1. Паспорт.
2. Гарантійний талон.
3. Витрата накладна.
ПАРАМЕТРИ ПК, НЕОБХОДОГО ПОКУПАННЯ:
1. Процесор не менш ніж Pentium 4, 1600 МГц.
2. Обов“язкова наявність PCI — порту.
3. Об“єм жорсткого диска не має значення.
4. Обсяг оперативної пам“яті 4 Гб.
5. Рекомендована операційна система — Windows XP 32 bit.
МОНТАЖ:
1. Забезпечити надійну бетонну основу під верстатом.
2. Виставити верстат за рівнем, відносно підлоги.
3. Закріпити верстат до підлоги анкерами (розташування на віброопорах не допускається).
ЗМАЗКА:
1. Використовувати чистий солодол або Addinol.
2. Змащувати що 72 години роботи верстата або на розсуд оператора.
ПІД“ЄДНАННЯ:
1. Напруга: трифазне, 220 В, 50 Гц.
2. Піднесений до верстата дріт — мідний ПВС 4х2,5.
