Опис

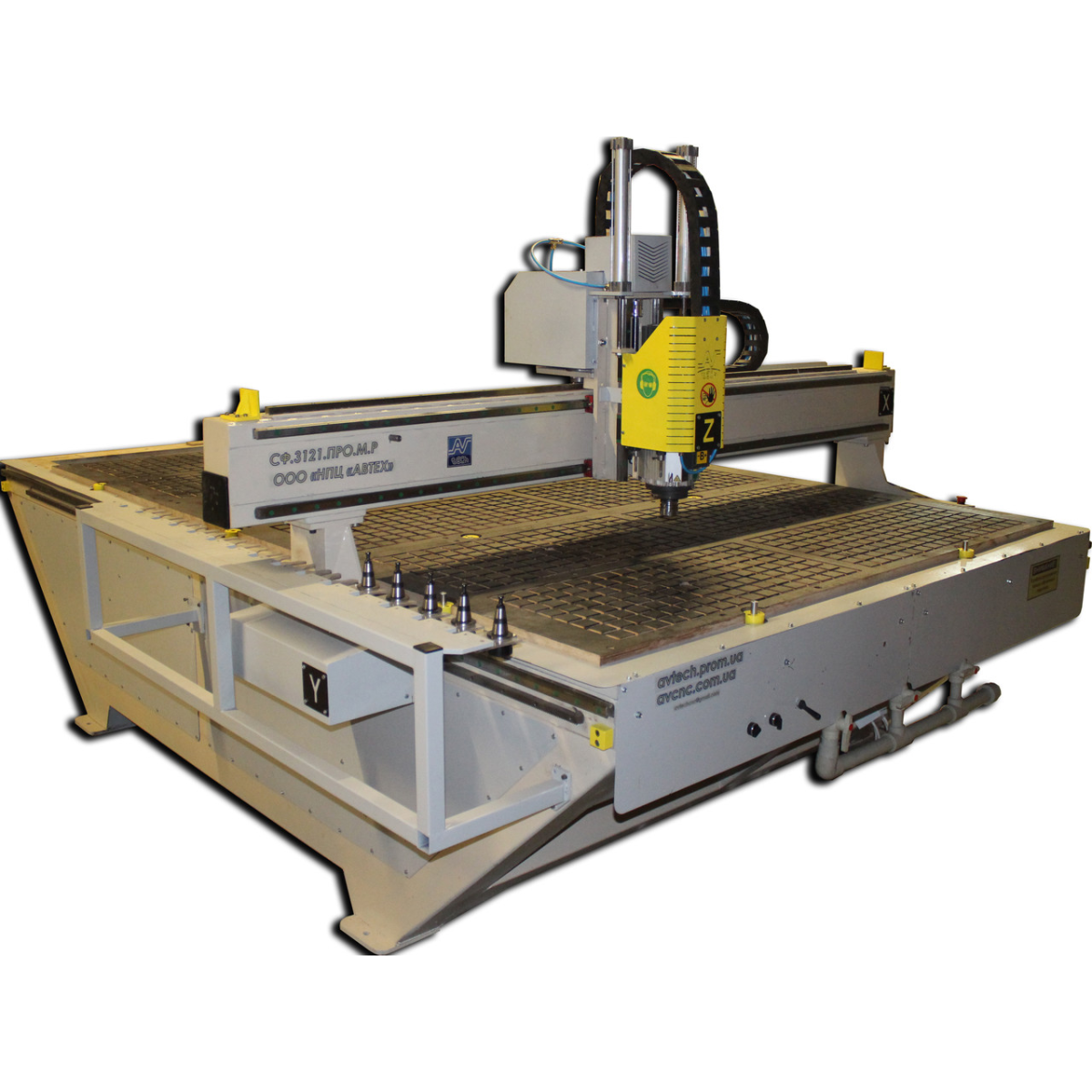

СФ – Станок Фрезерний трьох-координатний
3121 – Робоче поле верстата 3100 х 2100 мм
ПРО — Приводні двигуни — серво
В — вакуумна фіксація заготівки
Р — привод за допомогою рейкового передавання
ОПИС:

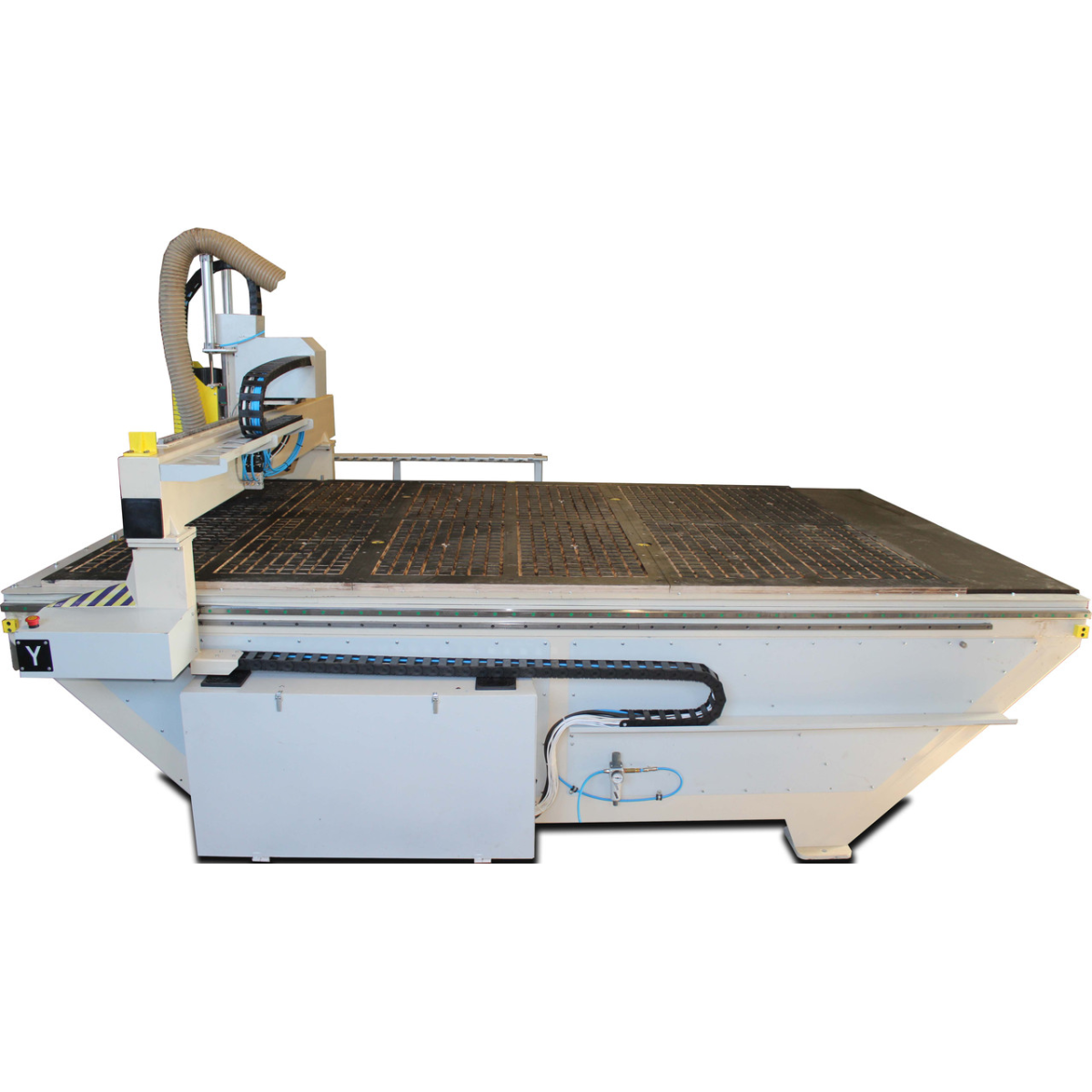

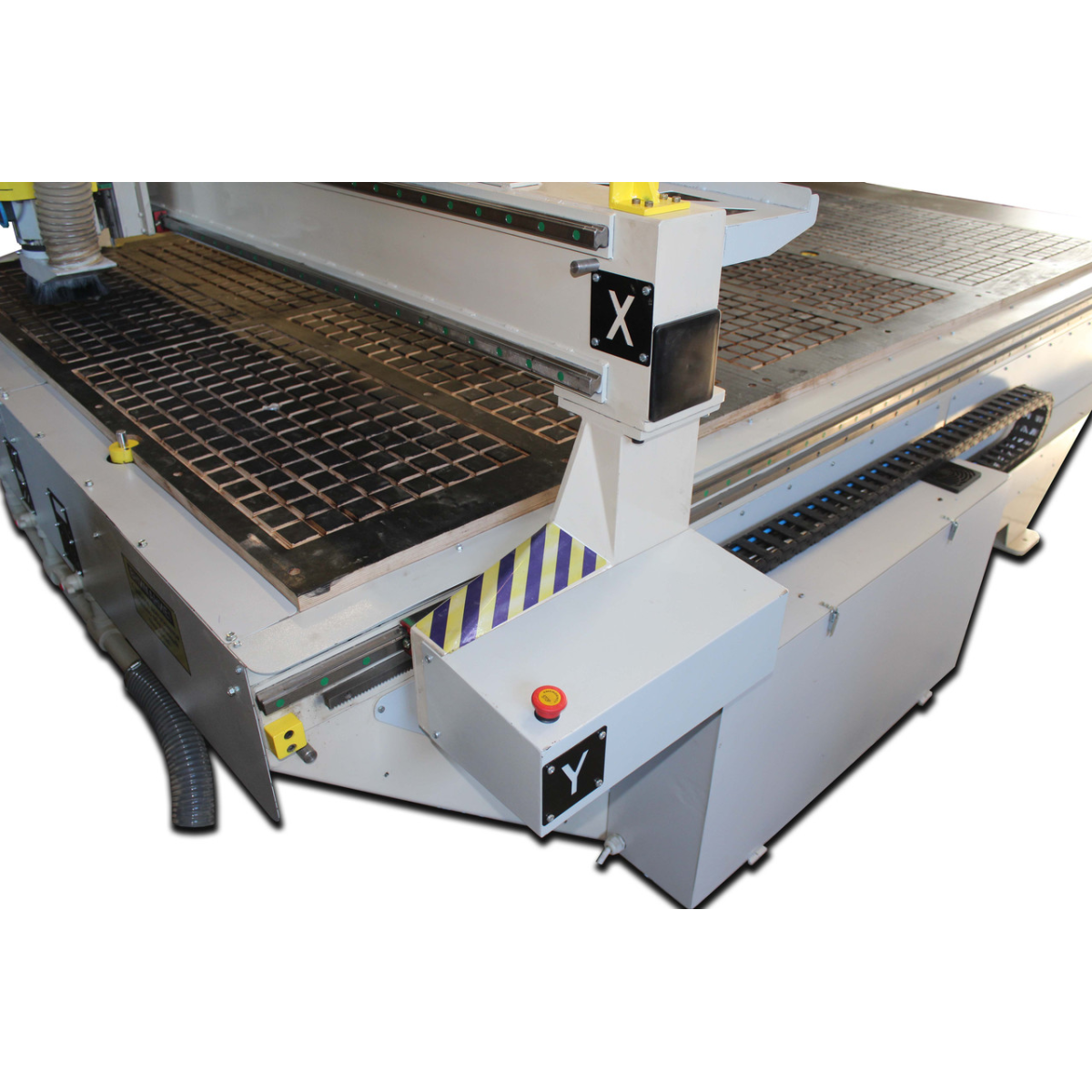

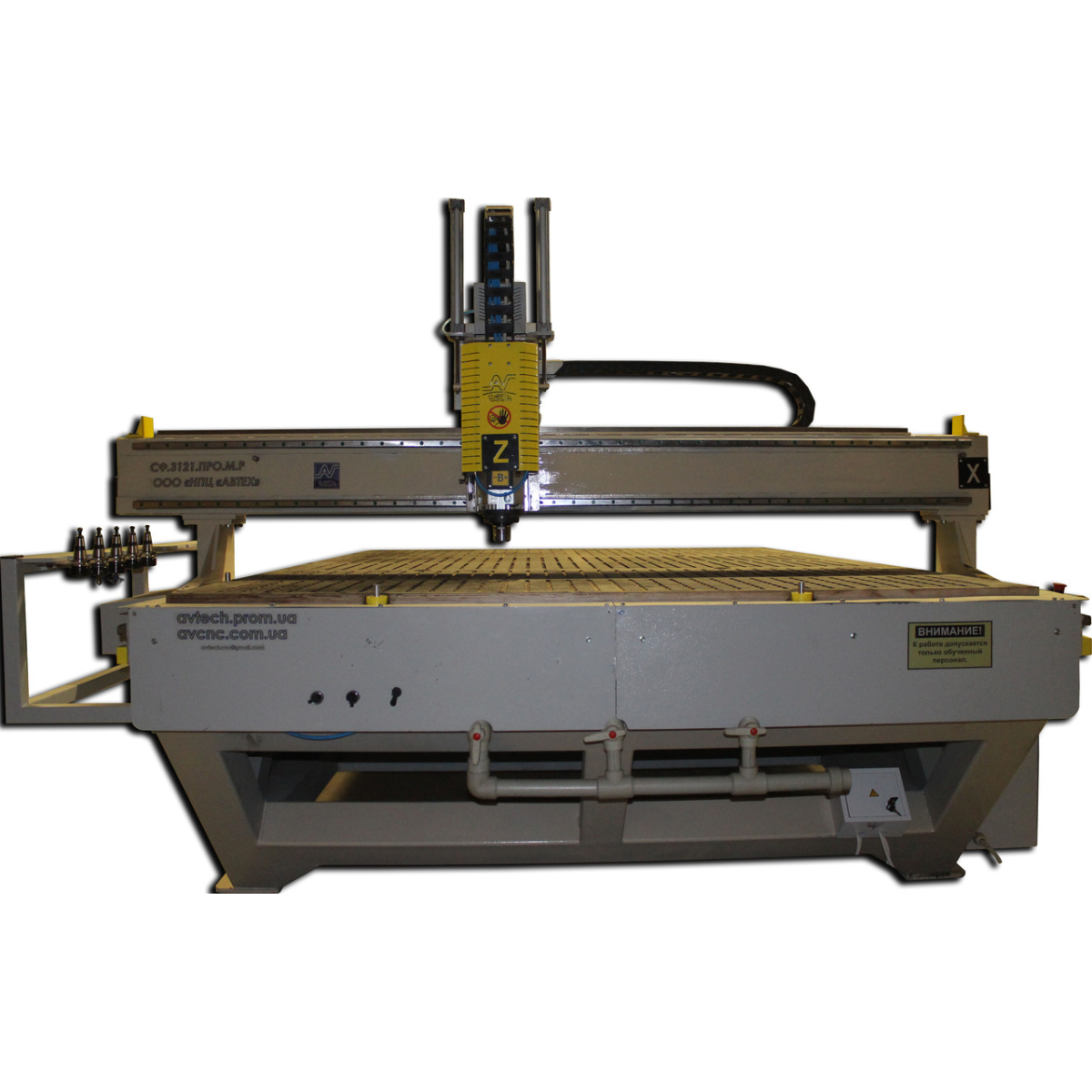

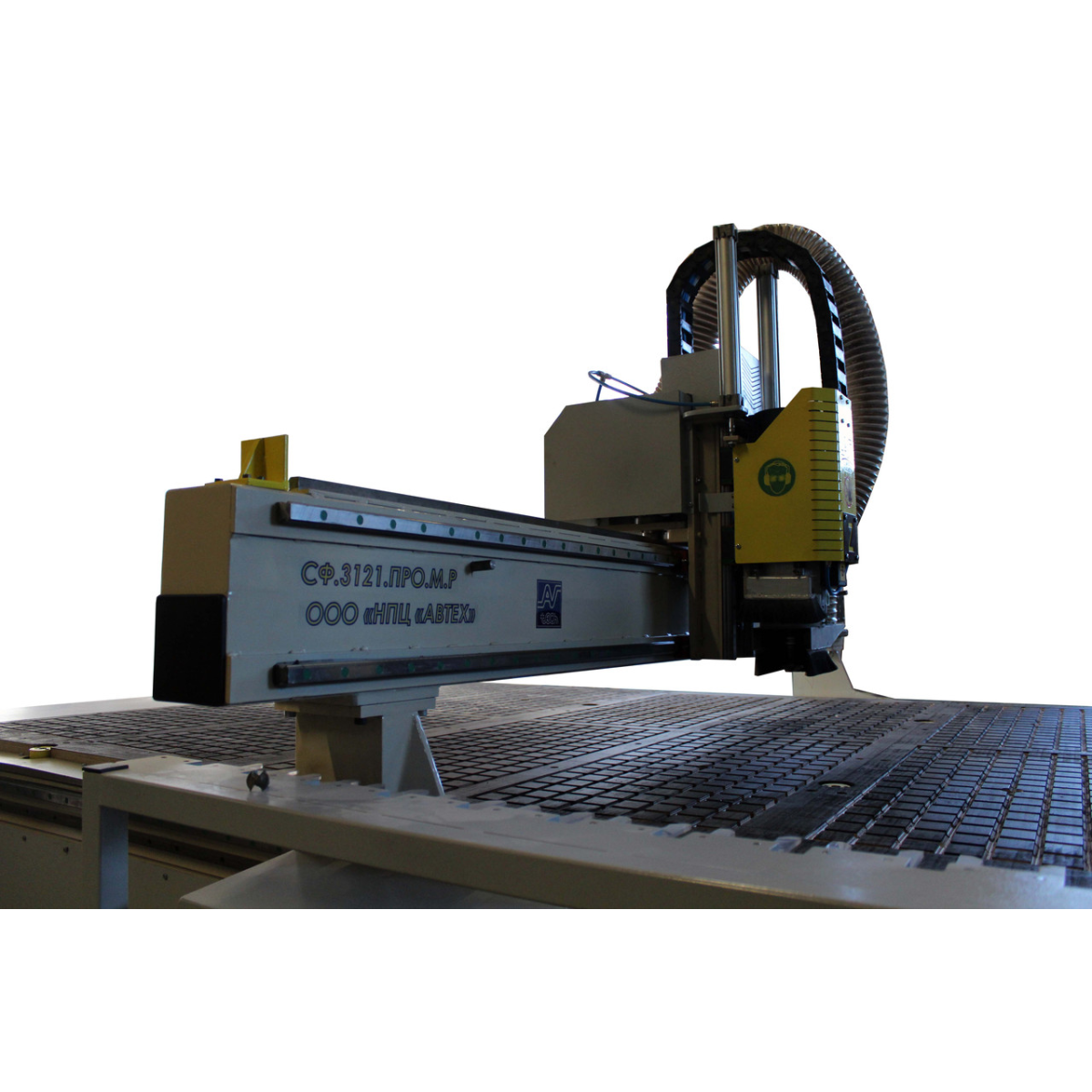

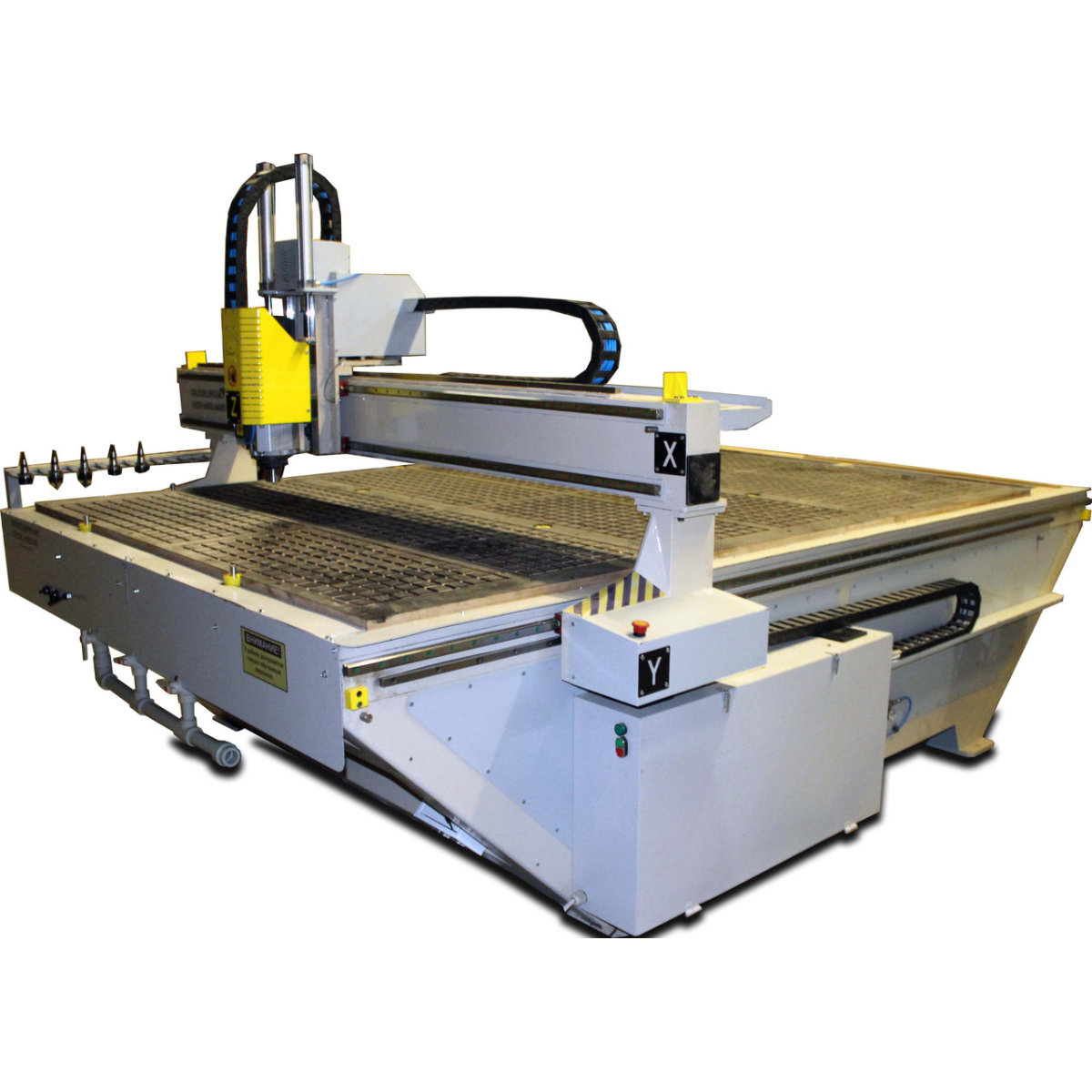

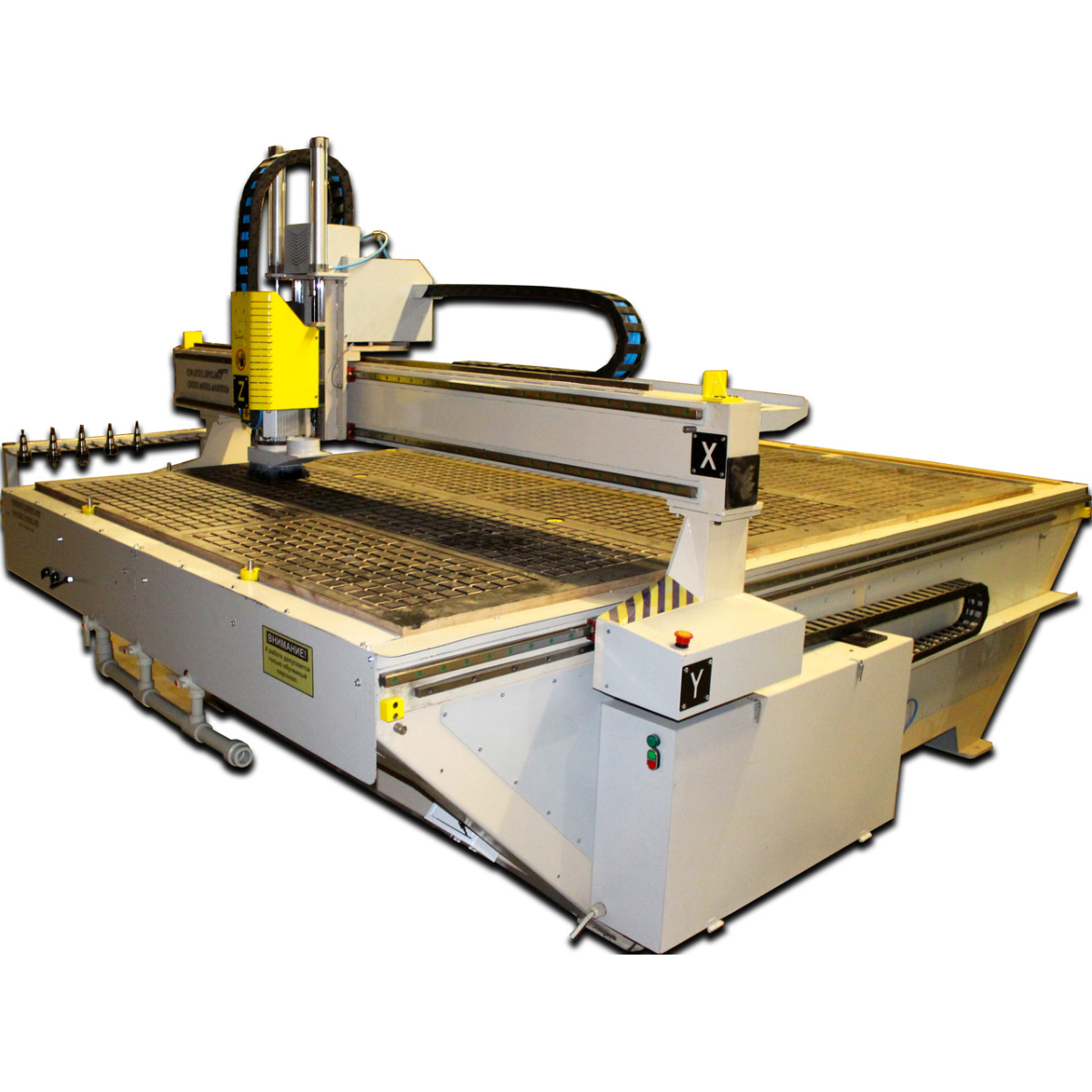

Деревообробний фрезерний верстат із числовим програмним керуванням (ЧПУ), зоною оброблення 3100 × 2100 мм розроблений і виготовлений спеціально для виготовлення дверних накладок. Товщина оброблюваної заготовки може варіюватися від 3 до 100 мм. Робочий стіл верстата розділений на 3 окремі вакуумні зони та дає змогу одночасно обробляти по 3 стандартні дверні накладки. Передбачені висувні циліндри, що дають змогу позиціонувати заготівки на столі, що неабияк зменшує витрачений на встановлення заготовки час.Станок дає змогу з високою точністю фрезерувати деталі із пластиків, МДФ, деревини різних порід, пінопласту; однаково просто справляється з об“ємною різзю для дерева та криволінійним розкроємом матеріалів, а також із фрезеруванням виробів для яких необхідний нахил шпинделя щодо осі Z.
ОБЛАСТ ЗАСТОСУВАННЯ:
- Виготовлення МДФ-фасадів.
- Виготовлення дверних накладок.
- Криволінійний розкрий пластиків.
- Криволінійний розкрій фанери, дерева, ДСП, МДФ.
Керування й позиціювання
Система керування
NC-Studio v10 Lambda 4S
Дискретність позиціювання, мм
0,5
Точність позиціювання, мм
0,1
Неперпендиклярність осей, мм/м
±0,3
Число керованих осей
3
Швидкість холостих переходів, м/хв
≤6
Швидкість фрезерування, м/хв
≤4
Робоча зона та габарити
Зона оброблення (X/Y), мм
2100×1200
3000×2000
Зона оброблення (Z), мм
100
100
Максимальна маса заготовки, кг
350
400
Ширина × Довжина × Висота верстата, м
3,1×2,2×2,3
4×3×2,4
Маса ± 50%, кг
1200
1500
Механіка
Тип станини
Зварена з товстостінної труби
Кріплення заготівки
Вакуумне
Число вакуумних зон
4
6
Тип приводу X/Y

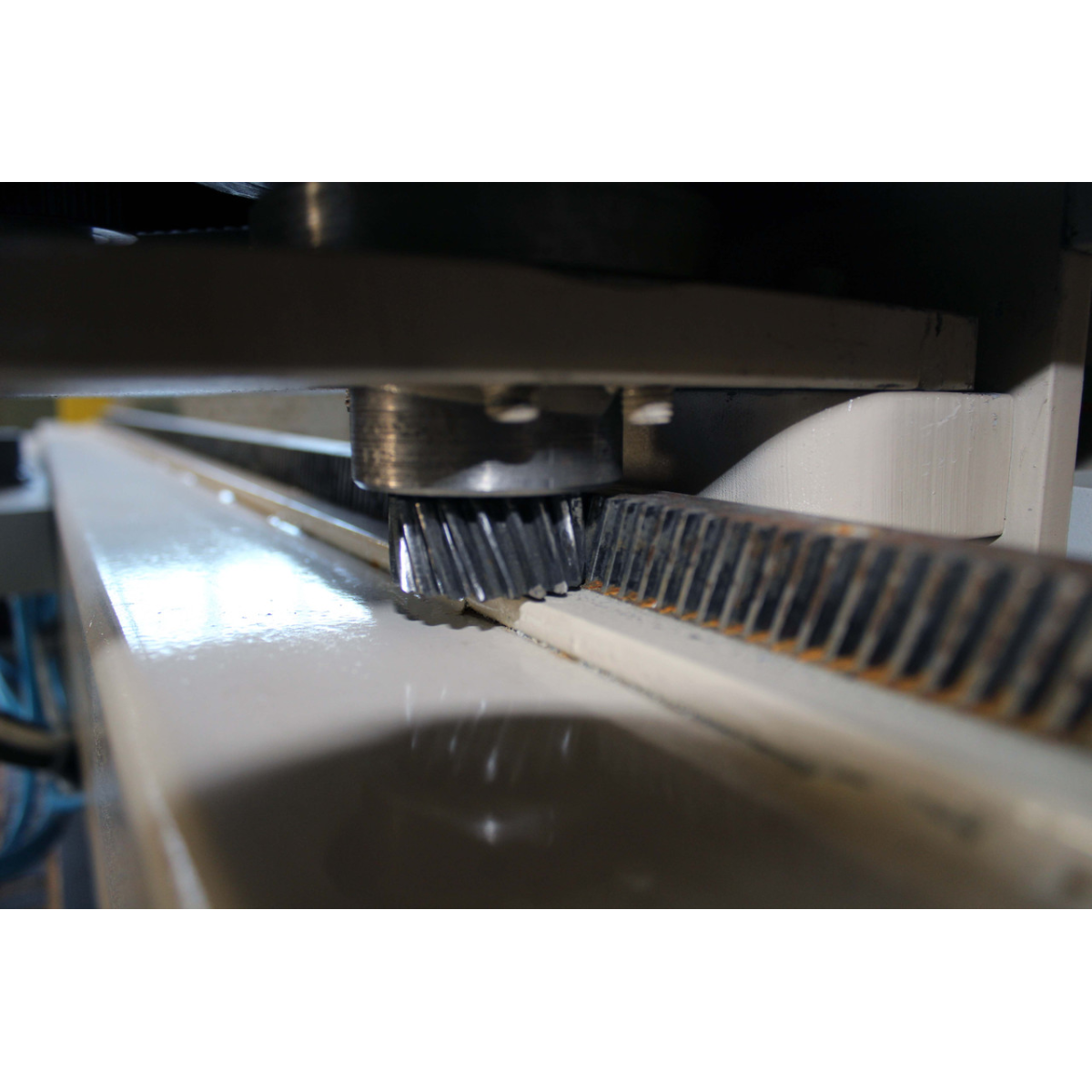

Річне передавання М1,5
Тип привода Z
ШВП Hiwin 25х5 (Тайвань)
Напрямні Х/У/Z
Hiwin HGR 25 (Тайвань)
Захист напрямних Х/У/Z
Не встановлена
Електроніка
Приводні двигуни
Servo Weihong 1 кВт
Датчики осей
Індуктивні
Датчик обнулення осі Z
Встановлено

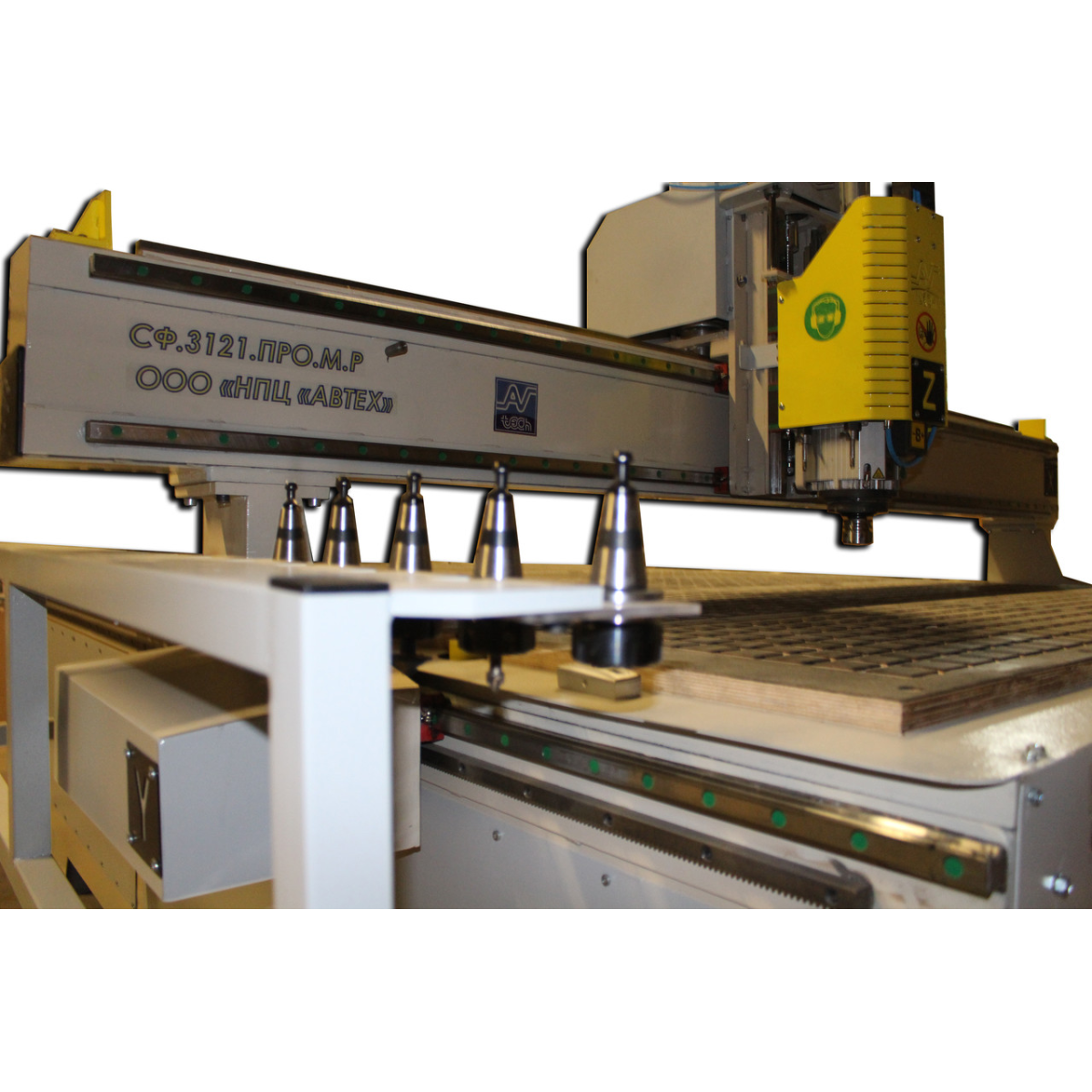

Смена инструмента
Автоматична
Число позицій інсументу
10

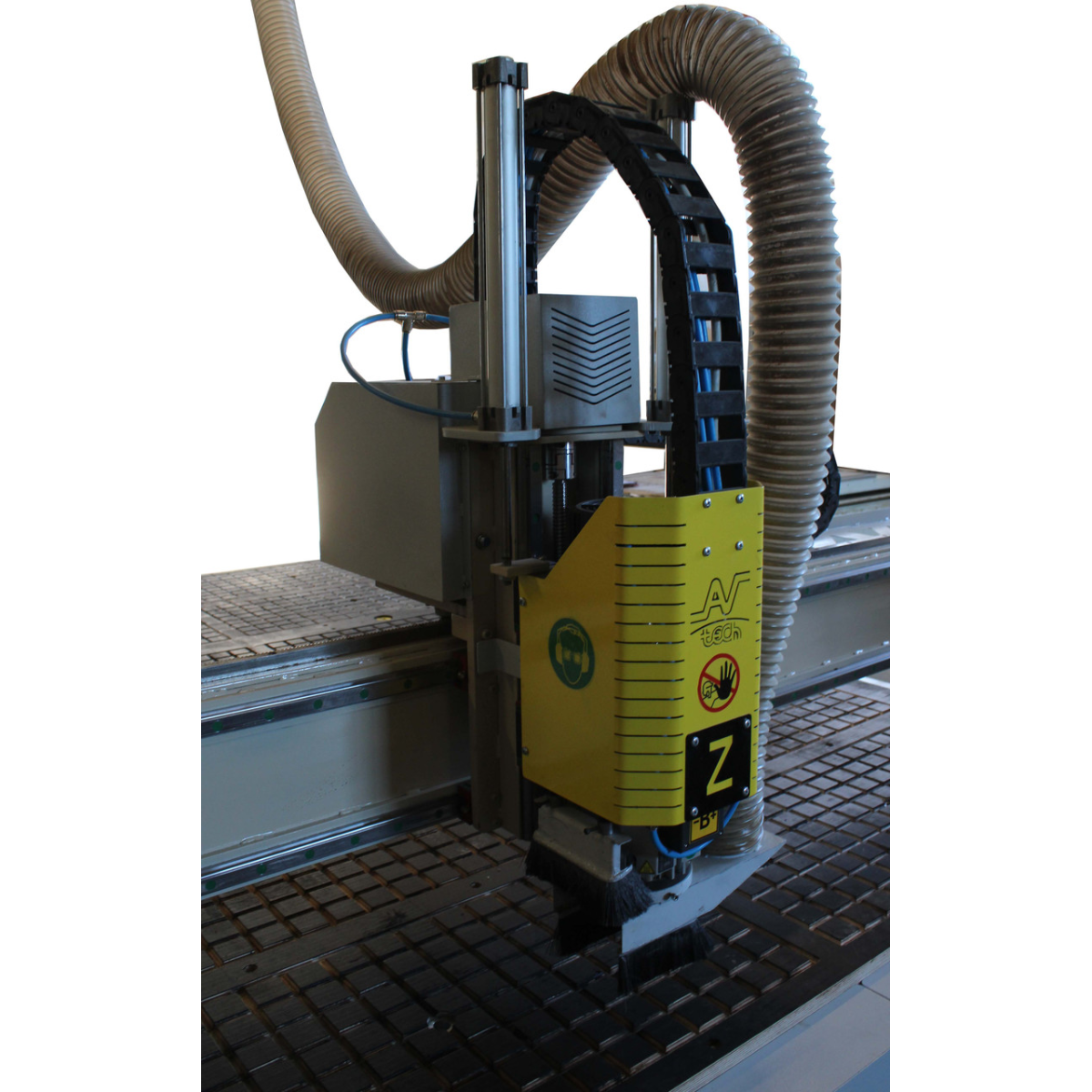

Шпиндель
Teknomotor 7,5 кВт, 24000об/хв, ISO30
Комп“ютер
Не комплектується. Надається замовником
Постачання й оплата
Вартість, у.е.
15000
17000
Сток виготовлення, раб. днів
65
75
Огляд 2015г
Фрезування 1
Фрезування 2
Фрезування 3
КОМПЛЕКТНІСТЬ ПОСТАВКИ:
1. Верстат — 1 шт.
2. Блок керування, з“єднаний зі верстатом — 1 шт.
3. Притискачі механічні — 4 шт.
4. Цанга для шпинделя — 1 шт.
5. Ключі для затискача фрези — 2 шт.
6. Плата керування NC-Studio 5, що встановлюється в PCI-порт комп“ютера — 1 шт.
ДОКУМЕНТИ ДО СТАНКУ:
1. Паспорт.
2. Гарантійний талон.
3. Витрата накладна.
ПАРАМЕТРИ ПК, НЕОБХОДОГО ПОКУПАННЯ:
1. Процесор не менш ніж Pentium 4, 1600 МГц.
2. Обов“язкова наявність PCI — порту.
3. Об“єм жорсткого диска не має значення.
4. Обсяг оперативної пам“яті 4 Гб.
5. Рекомендована операційна система — Windows XP 32 bit.
МОНТАЖ:
1. Забезпечити надійну бетонну основу під верстатом.
2. Виставити верстат за рівнем, відносно підлоги.
3. Закріпити верстат до підлоги анкерами (розташування на віброопорах не допускається).
ЗМАЗКА:
1. Використовувати чистий солодол або Addinol.
2. Змащувати що 72 години роботи верстата або на розсуд оператора.
ПІД“ЄДНАННЯ:
1. Напруга: трифазна, 380 В, 50 Гц.
2. Піднесений до верстата дріт — мідний ПВС 4х4.
3. Підвести повітря трубкою ПВХ 10 мм.
