СФ4D – Станок Фрезерний чотирикоординатний
2012 — Робоче поле верстата 2000 х 1200 мм
СТ — Приводні двигуни — крокові, напрямні — профільні
М — механічна фіксація заготівки
Р — привод за допомогою рейкового передавання

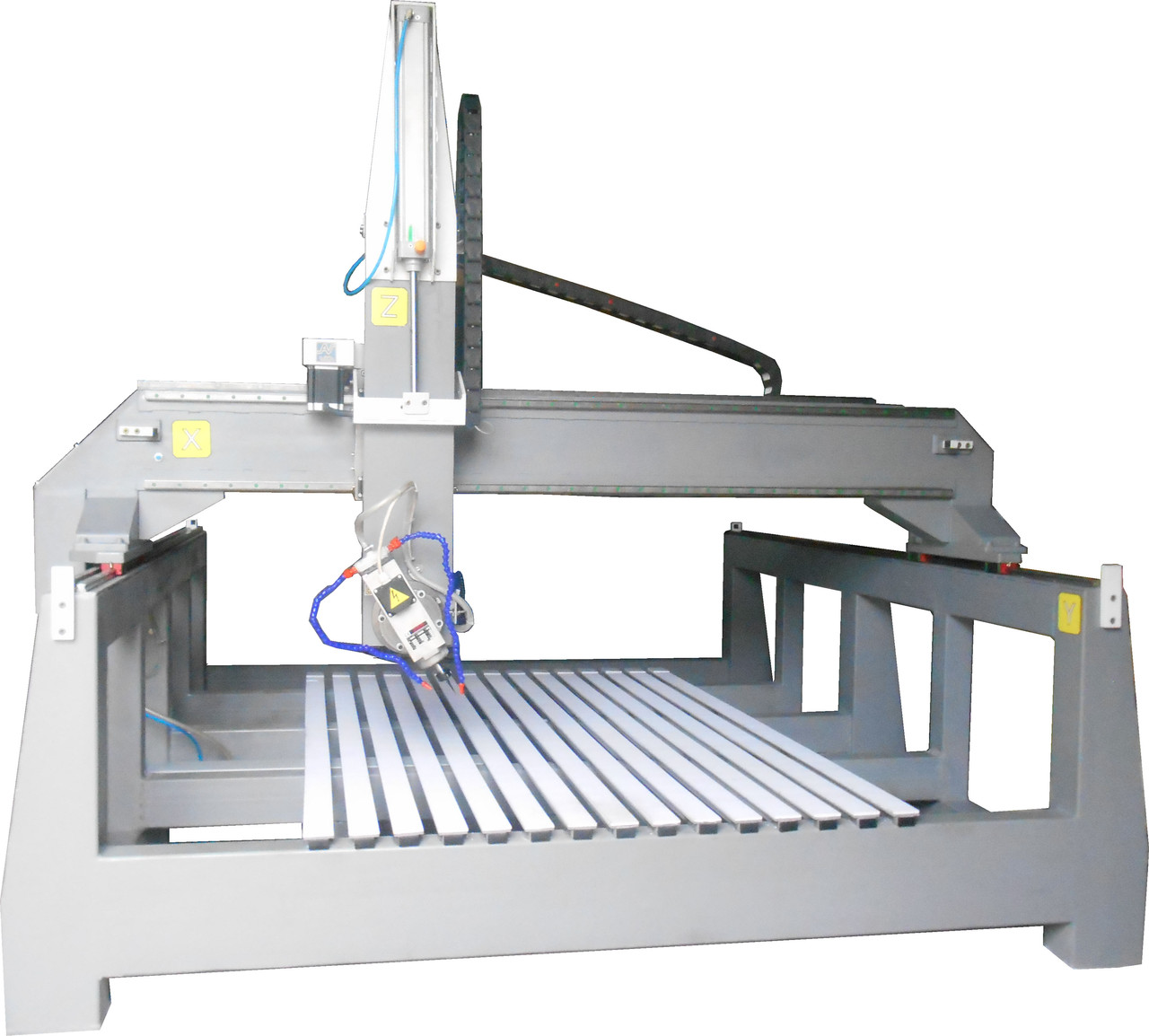

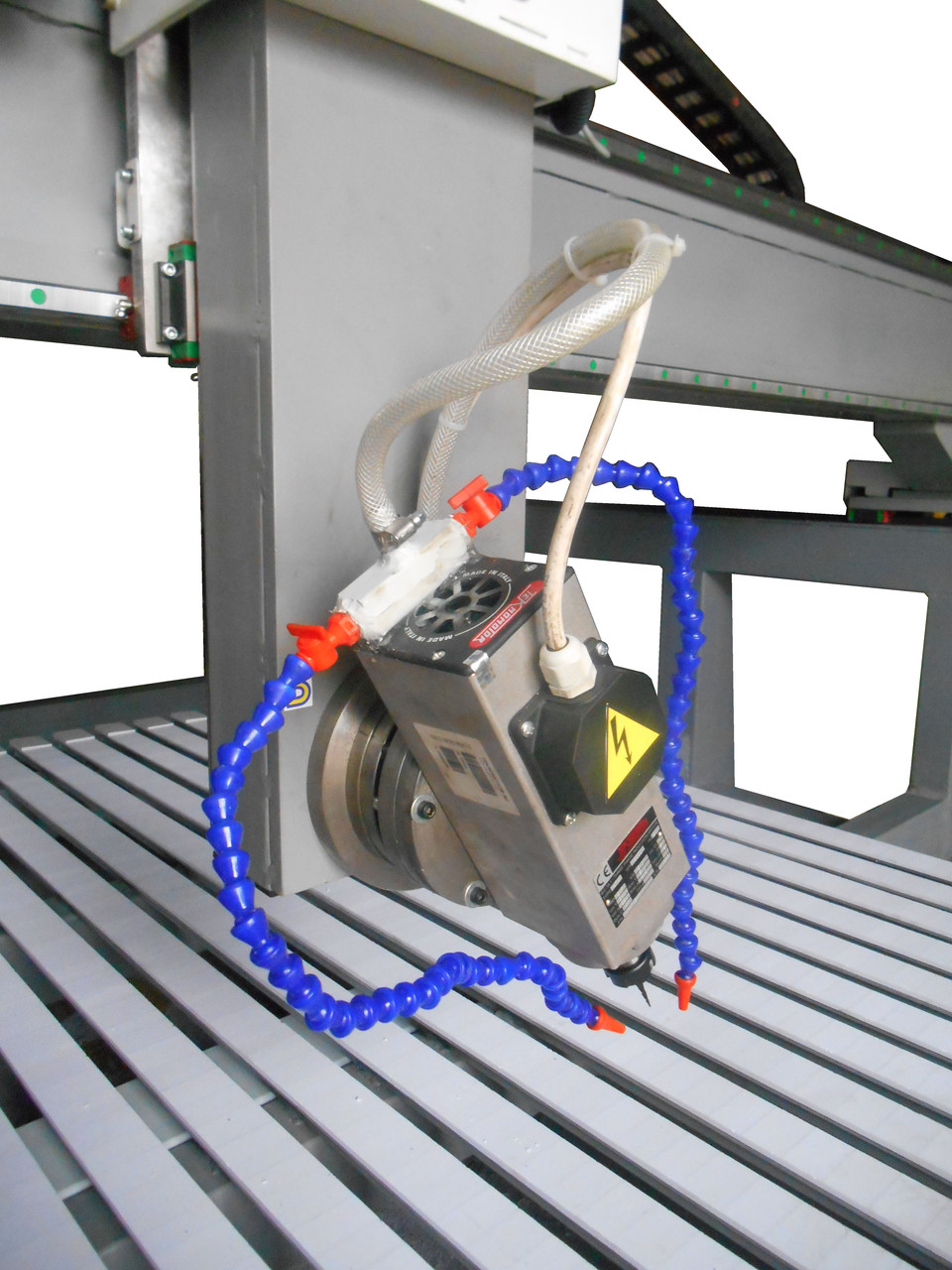

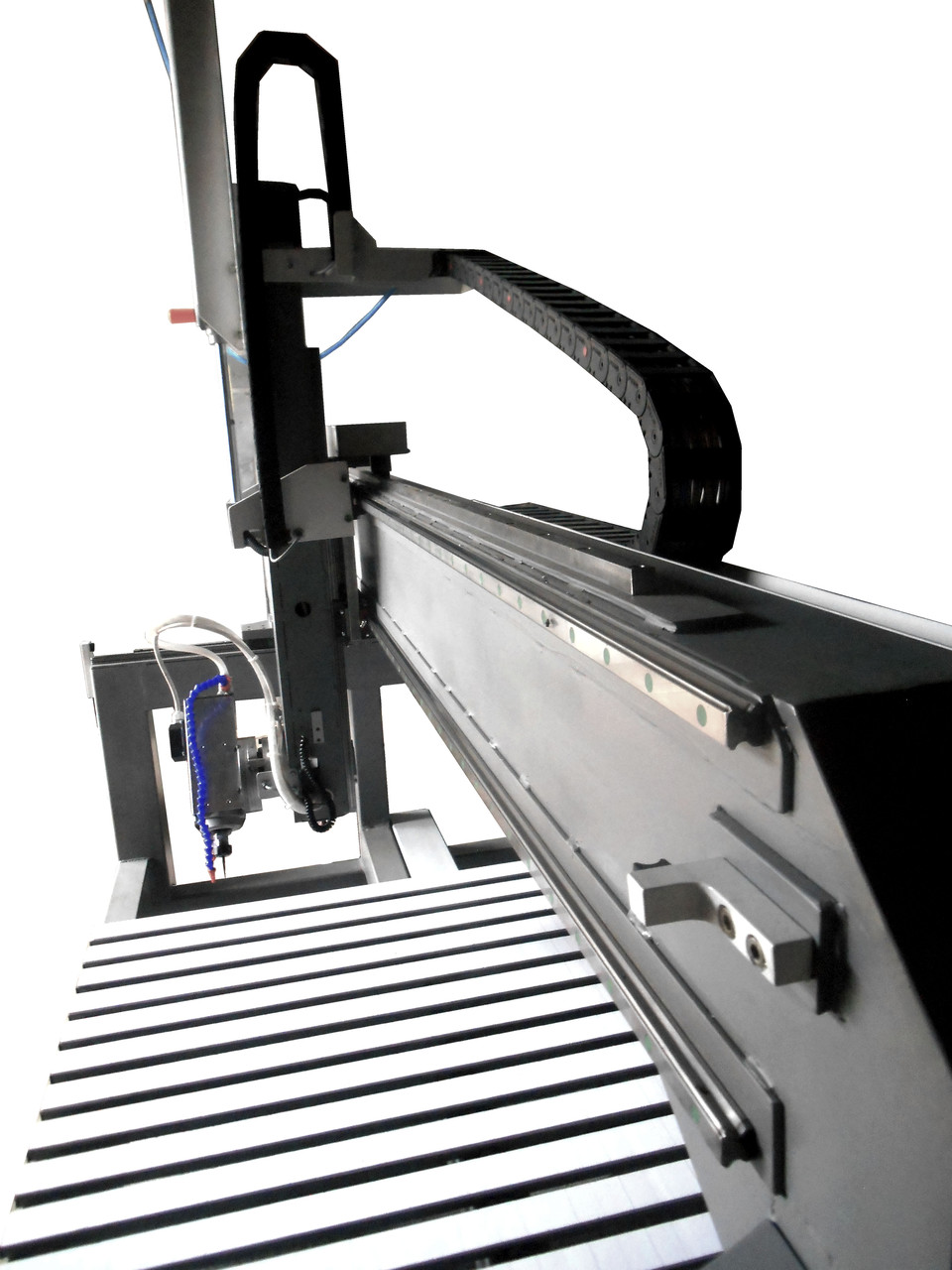

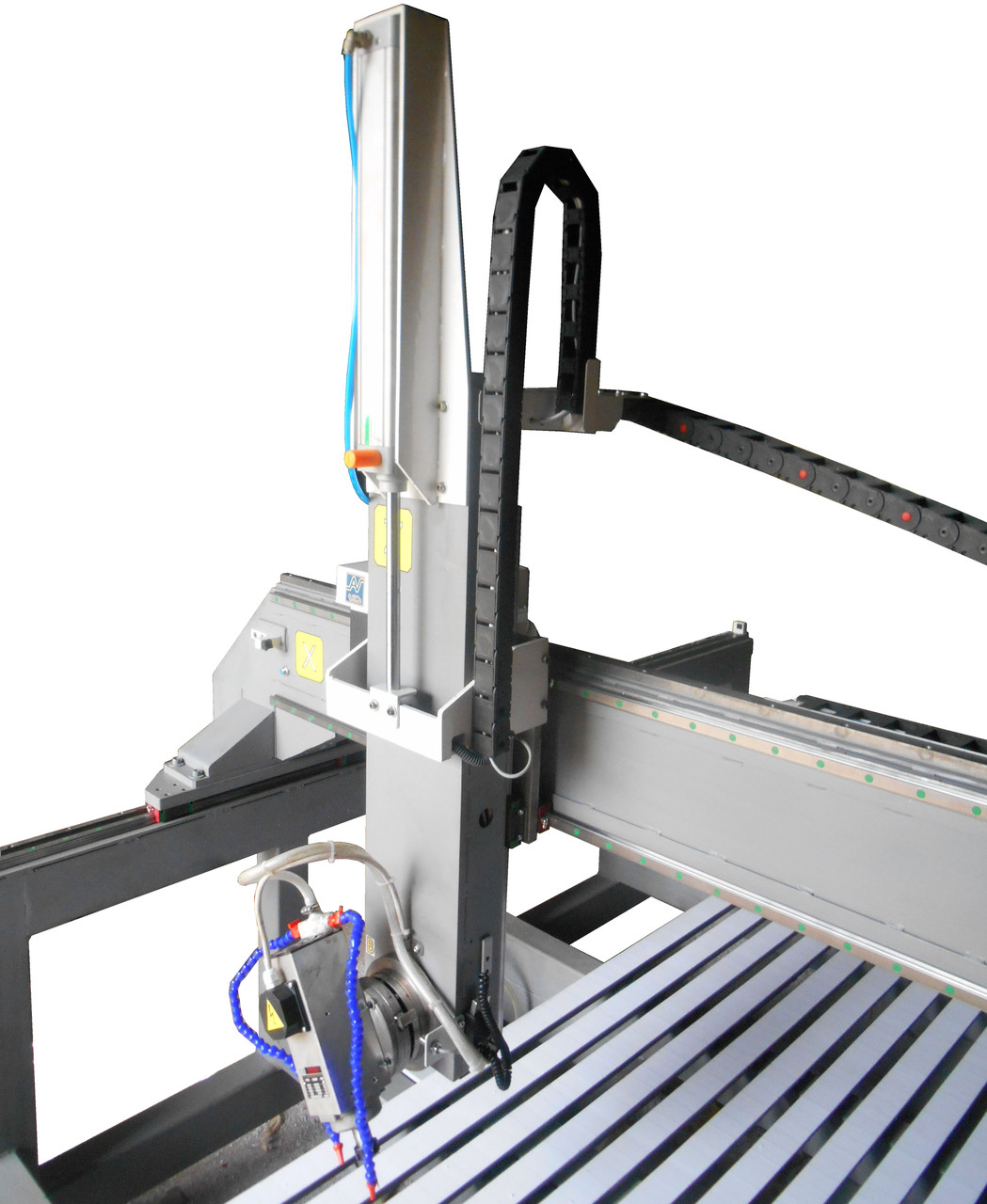

Чотири-координатний фрезерний верстат із числовим програмним керуванням (ЧПУ) дає змогу фрезерувати деталі із пластиків, МДФ, деревини різних порід, пінопласту; однаково просто справляється з об’ємною різзю на дереві та криволінійному розкроєнні матеріалів, а також із фрезеруванням виробів для яких необхідний нахил шпинделя Щодо осі Z. Станина виготовлена з товстостінної профільної труби, після чого оброблена фрезеруванням. Основною особливістю верстата є наявність поворотного шпинделя. Нахил шпинделя відносно вертикального розташування здійснюється за допомогою крокового двигуна, що приводить у рух хвилястий безлюфтовий редуктор, на якому й закріплений шпиндель. Верстат має досить високий портал, тому конструкція осі Z зроблена жорсткішою, ніж у трьох координатних верстатах. Це дає змогу забезпечити максимальну жорсткість шпиндельної пластини в будь-якій точці фрезерування.
Керування й позиціювання:
Система керування……………………………………………………Mach3 + Smooth Stepper
Кількість одночасно керованих осей…….4 (X, Y, Z, B)
Дискретність переміщення…………………………………………….0,01 мм
Точність повторного позиціювання………………0,05 мм
Відхилення перпендикулярності осей не більш ніж……0,2 мм/м
Робоча зона та габарити:
Зона оброблення (X, Y)……………………………………………………1200×2000 мм
Макс. висота заготівки………………………………………………………500 мм
Максимальна маса заготовки………………………………400 кг
Швидкість оброблення………………………………………………………1-4 м/хв
Швидкість холостих переходів, м/хв……………………4-6 м/хв
Довжина: станка…………………………………………………………………….2,6 м
Ширина станка…………………………………………..…………2,6 м
Висота станка…………………………………………………………………2,5 м
Маса………………………………………………………………………………1800±100 кг
Механика:
Тип станини станини………………………………………………….Зварювальна
Кріплення заготівки…………………………………………………Хутро притискачі (Т-обр. пази)
Матеріал столу……………………………………………………………Сталь

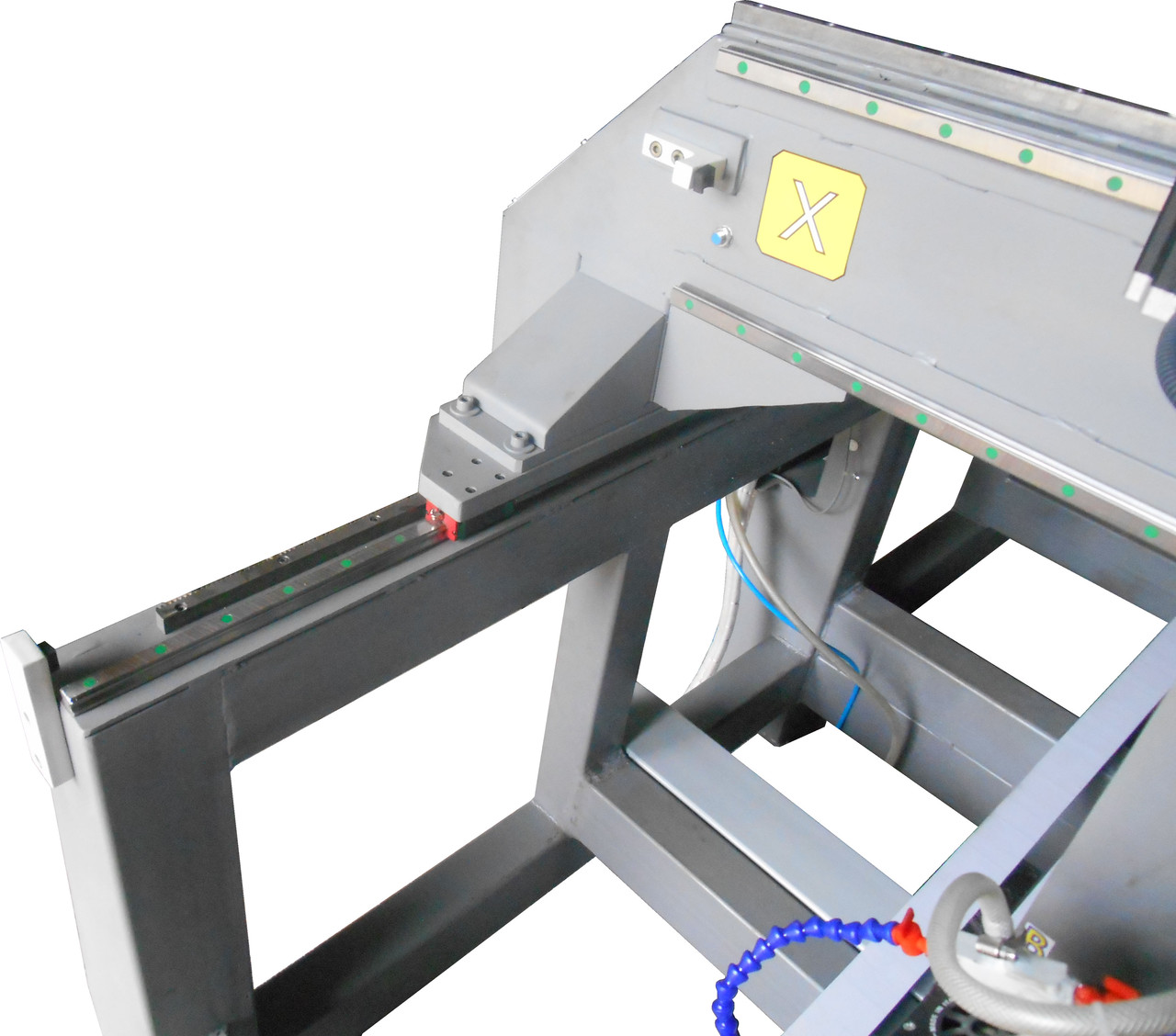

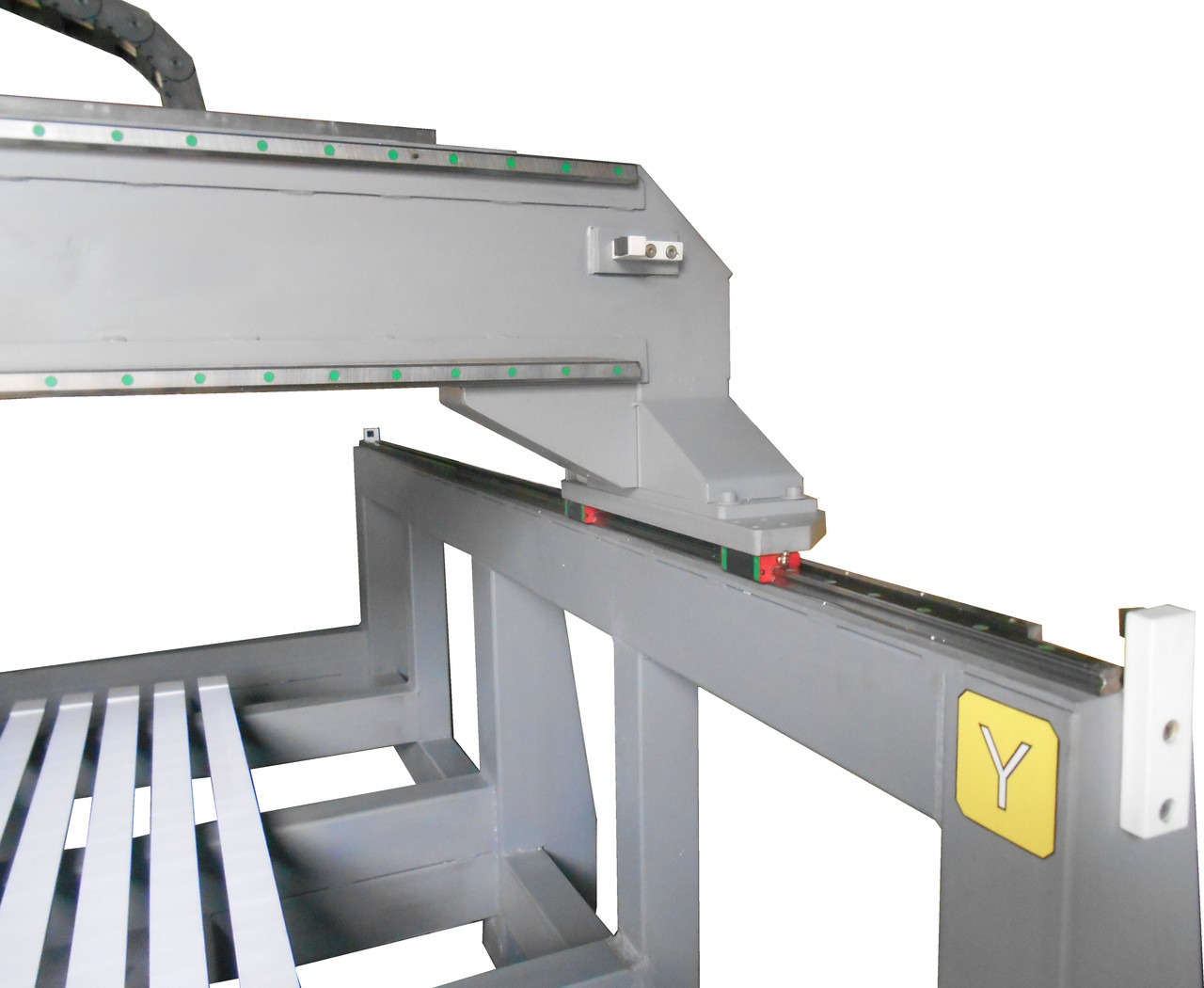

Напрямні (X, Y, Z)……………………………………………….Hiwin HGR20 (Німеччина)
Привод по X/Y…………………………………………………Рейка Sati M1.5 (Італія)
Привод по Z……………………………………………………………………ШВП Hiwin 20×5 (Німеччина)
Електрична
Двигуни X/Y/Z…………………………………………………………Крокові F86H80 (54)
Драйвера цифрові (64)………………………………………….CWD5045 (54)
Шпиндель………………………………………………………………2 кВт (Teknomotor, Італія)
Номінальна частота шпинделя…………………………………….400 Гц
Число обертів шпинделя (без навантаження)………….6000 ― 24000
Регулювання швидкості шпинделя………………………….Програмне
Число фаз……………………………………………………………3
Номінальна напруга……………………………………………………380 В
Комплектація:
Ключ фіксації шпинделя………………………………………………1 шт
Ключ для затискання цанги…………………………………………………1 шт
Число цанг, що постачаються…………………………………………………… 1 шт
Набір цанг………………………………………………………………… Не комплектується
Механічні притискачі заготівки………………………………. 6 шт
Пристрій аспірації……………………………………………………. Не комплектується
Трубопроводи подавання та зливання СОЖ……………………………. Комплектуються
Насос подавання СОЖ………………………………………………………Не комплектується
Персональний комп’ютер……………………………………………… Надається замовником
Необхідні параметри комп’ютера:
Число ядер процесора не менш ніж…………………………………………2 шт
Тактова частота ядра не менш………………………………………………2500 МГц
Обсяг оперативної пам’яті………………………………………….4 Гб
Обсяг жорсткого диска не менш………………………………………………10 Гб
Відеокарта зовнішня з обсягом пам’яті не менш……512 Мб
Порт виведення даних………………………………………………………Ethernet
Ознайомитися з конструкцією нашого верстата можна на відео, наведеного нижче.
