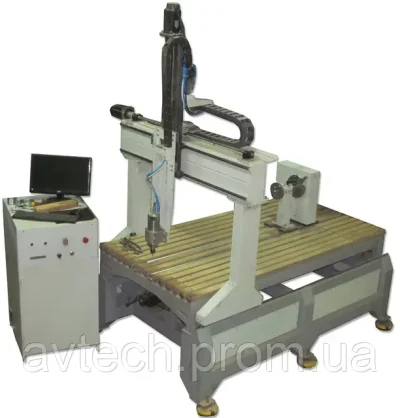

Деревообробний фрезерний верстат із числовим програмним керуванням (ЧПУ), зоною оброблення 2000х1000 мм. Дає змогу з високою точністю фрезерувати деталі із пластиків, МДФ, деревини різних порід, пінопласту. Верстат однаково просто справляється з об’ємною різзю на дереві та криволінійним розкроємом матеріалів. Станина виготовлена з товстостінної профільної труби, після чого оброблена струганням для досягнення найбільшої, можливої, точності роботи верстата. Станина розташована на вібропорах, що сприяє зведенню вібрацій верстата до мінімально можливого рівня. Переміщення за осями Х і У здійснене за допомогою зубчастого передавання. Верстат укомплектований поворотним пристроєм, під’єднаним як додаткової координати.. Верстат укомплектований стійкою ЧПУ, керується з-під операційної системи Windows за допомогою Mach3. Це обладнання має досить високий портал і однаково добре справляється як із дрібним гравіюванням, так і з різзю, у чому можна переконатися, подивившись відео, наведене нижче. На верстаті встановлений модуль для різання пінопласту струною.
Геометрія
|
Зона оброблення (X, Y), мм |
2000х1000 |
|
Макс. висота заготівки, мм |
600 |
|
Проліт між балкою та столом, мм |
600 |
|
Висота столу (з вібро опорами), мм |
800-850 |
Механіка
|
Матеріал станини |
Труба прямокутна 120×80×4 |
|
Кріплення заготівки |
Сталеві Т-слоти |
|
Число виброопор |
6 |
|
Напрямні (X, Y, Z) (Німеччина) |
Hiwin HGR 25 |
|
Привод по X / Y (Німеччина) |
Рейка прямозуба |
|
Кількість одночасно керованих осей |
5 |
|
Швидкість холостих переходів, м/хв |
10-14 |
|
Швидкість оброблення, м/хв |
8-10 |
Електрична
|
Двигуни X/Y/Z (54) 3 шт. |
Серво MIGE 200 W |
|
Драйвера (54) |
ProNet E-08 A |
|
Шпиндель з водяним охолодженням (24000 об/хв) |
2 kW |
|
Перетворювач частоти Lence (Франція) |
2 кВт |
|
Система керування |
USB CNC |
|
ПК |
Комплектується |
Додаткова комплектація
|
Ключ фіксації шпинделя, шт. |
1 |
|
Ключ для затиску цанги, шт. |
1 |
|
Набір цанг |
Комплектується |
|
Механічні притискачі заготовки, шт. |
6 |
|
Набор фрез |
Комплектується |
|
Пристрій для оброблення циліндричних деталей діаметром 580 мм і завдовжки 1000 мм. |
Комплектується |
